Leuchten und Lichtsegel für stimmiges Licht und Projektionen
Architekt: Jonger Architektur für Verein Wohnheime im Seefeld
Für einen Mehrzweckraum im Zürcher Seefeld durften wir speziell entwickelte Leuchtenkörper und grossflächige Lichtsegel realisieren, die zugleich als Projektionsflächen dienen.
Die Konstruktionen verbinden Beleuchtung und Medientechnik in einem Element. Tagsüber prägen sie als ruhige, geometrische Volumen den Raum, abends werden sie zu atmosphärischen Lichtobjekten oder zur Projektionsfläche für Präsentationen und Veranstaltungen.
Die Tragekonstruktionen wurden exakt auf die räumlichen Gegebenheiten abgestimmt. Die Oberflächen der Lichtsegel sind so ausgeführt, dass sie eine gleichmässige Ausleuchtung ermöglichen und gleichzeitig eine hochwertige Bildprojektion zulassen.
Die Kombination aus Metallbau, Lichtintegration und präziser Detailplanung schafft flexible Nutzungsmöglichkeiten für unterschiedliche Anlässe – von Sitzungen über kulturelle Veranstaltungen bis hin zu Vorträgen und Projektionen.
Die Lichtobjekte leben von ihrer filigranen Konstruktion.
Zentrales Element sind gebogene und verschweisste Rahmen aus Edelstahldraht, die eine leichte, beinahe schwebende Struktur bilden. Die Bespannung erfolgt mit feuerresistentem Drop Paper, das das Licht weich und gleichmässig streut. So entstehen homogene Leuchtflächen ohne harte Schatten oder sichtbare Lichtpunkte.

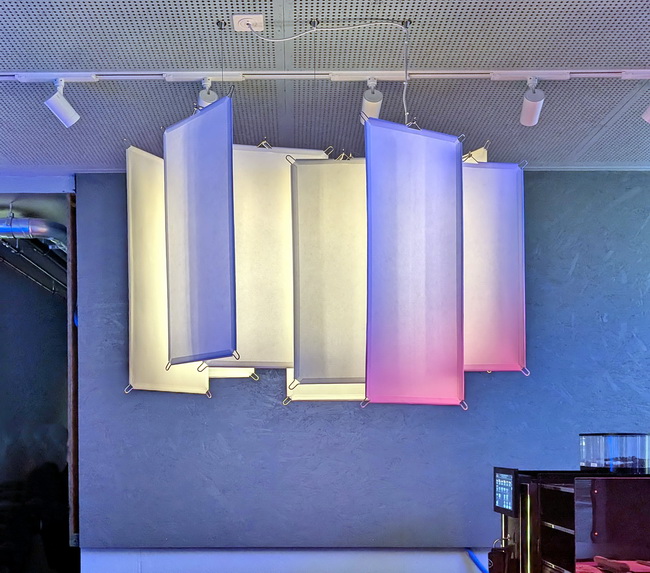

Durch die Kombination aus präzisem Metallbau und sorgfältig ausgewähltem Material wirken die Elemente technisch reduziert und gleichzeitig atmosphärisch. Je nach Beleuchtungssituation verändern sie ihre Wirkung – von ruhigem, warmem Hintergrundlicht bis hin zu farbig inszenierten Flächen für Projektionen und Veranstaltungen.

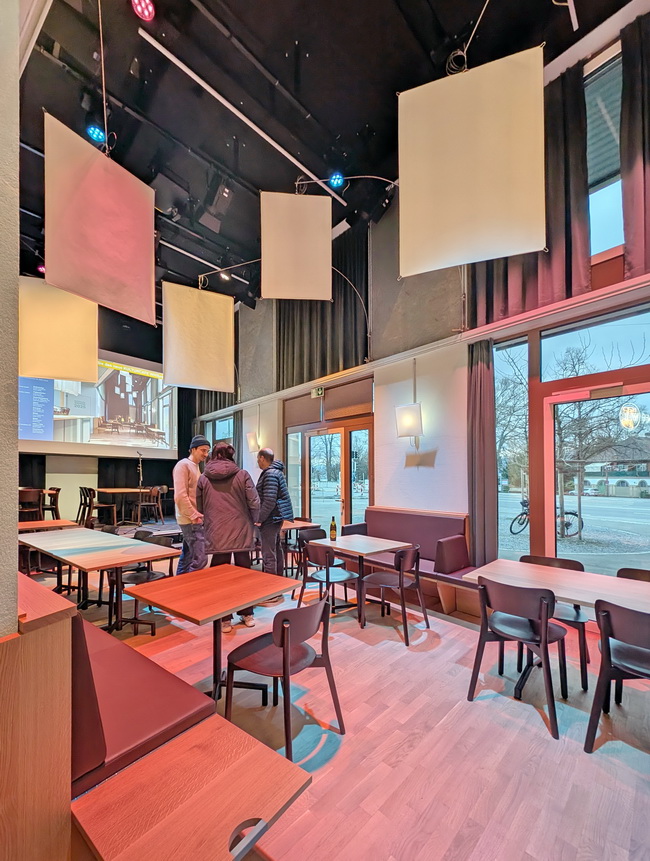

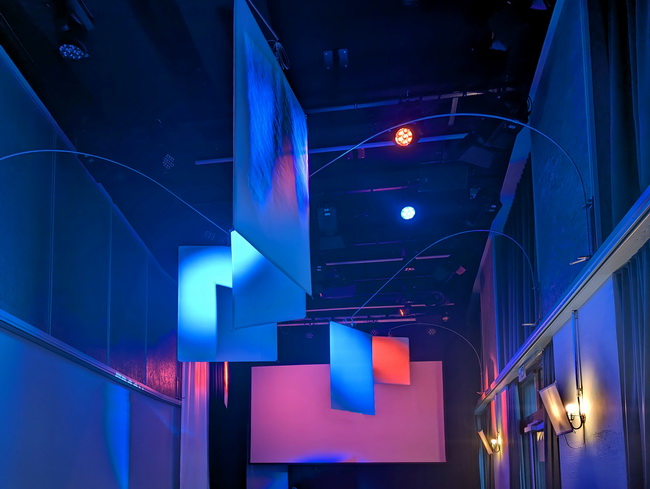

Der Raum wird sowohl als Café wie auch als Konzertlokal genutzt – entsprechend flexibel ist das Lichtkonzept ausgelegt.
Die Lichtsegel sind so konstruiert, dass sie im Tagesbetrieb einfach an die Wand geklappt werden können. Dadurch bleibt der Raum offen und klar strukturiert. Für Veranstaltungen werden die Elemente wieder in den Raum geschwenkt und verwandeln sich in schwebende Leucht- und Projektionsflächen.
In Kombination mit farbiger Bühnenbeleuchtung entstehen vielschichtige Stimmungen: von ruhiger, atmosphärischer Hintergrundbeleuchtung bis hin zu intensiven, szenischen Lichtbildern für Konzerte und Performances. Die filigrane Metallkonstruktion ermöglicht diese Beweglichkeit, ohne die visuelle Leichtigkeit der Segel zu beeinträchtigen.

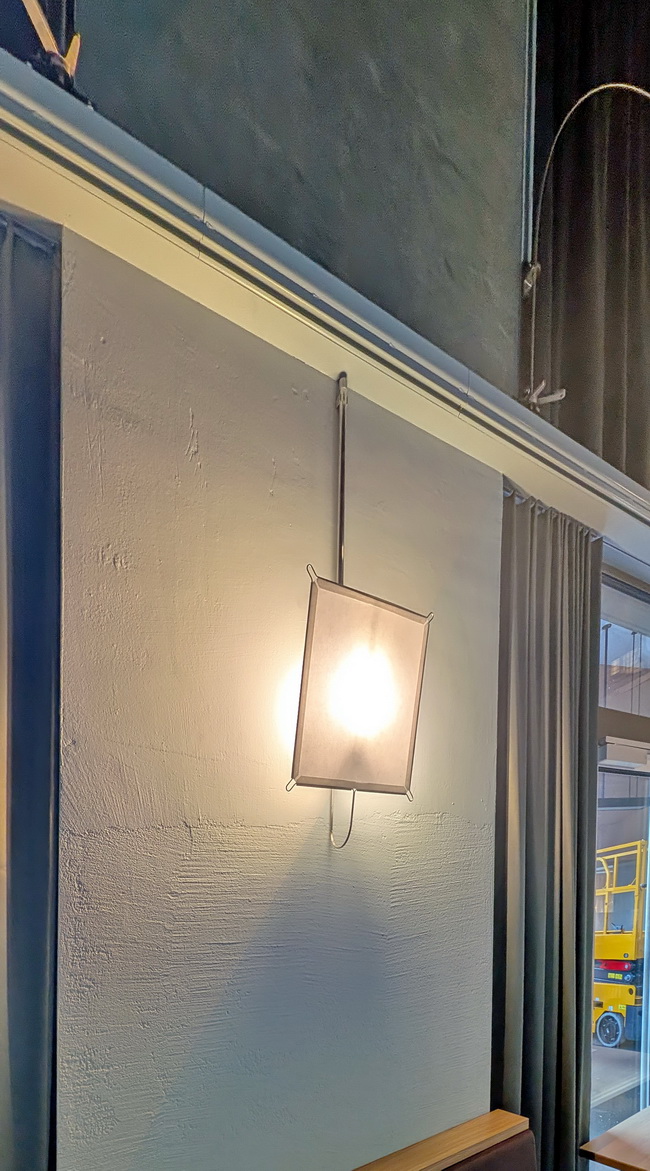

Auch die Wandleuchten greifen das gestalterische Prinzip der schwebenden Lichtsegel auf.
Die filigranen Rahmen aus gebogenem Edelstahldraht bilden eine klare, reduzierte Kontur. Das feuerresistente Drop Paper wurde von Hand um die Drahtstruktur genäht und gespannt. So entsteht eine gleichmässige, textile Anmutung mit weicher Lichtstreuung.
Durch diese handwerkliche Verarbeitung bleibt die Konstruktion sichtbar leicht, während das Material das Licht sanft filtert und blendfrei in den Raum abgibt. Die Wandleuchten ergänzen die beweglichen Segel und schaffen ein stimmiges Gesamtbild aus Metall, Licht und transluzenter Fläche.

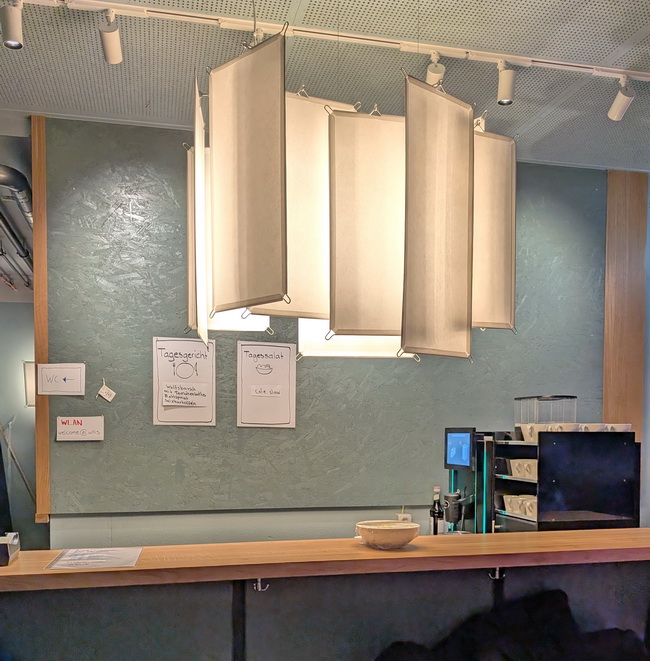

Im Tageslicht zeigt sich die zurückhaltende, architektonische Qualität der Installation.
Die Lichtsegel wirken nun als helle, ruhige Flächen im Raum und treten gestalterisch in den Hintergrund. Ihre leichte Konstruktion bleibt sichtbar, ohne dominant zu sein. Die transluzenten Bespannungen nehmen das natürliche Licht auf und erscheinen weich und nahezu textil.
So bleibt der Raum im Cafébetrieb offen, freundlich und flexibel nutzbar. Erst mit gezielter Beleuchtung oder Projektion entfalten die Elemente ihre zweite Funktion als atmosphärische Lichtobjekte und Projektionsflächen.

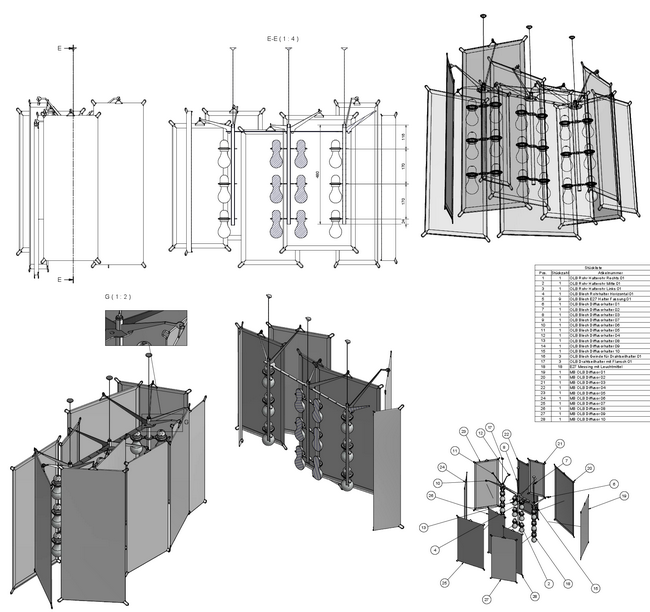

Die Konstruktionszeichnung zeigt die komplexe Leuchte über der Bar, bestehend aus neun unterschiedlich angeordneten Segeln.
Jedes Segel ist als eigenständiger, filigraner Rahmen aus Edelstahldraht ausgebildet und wird über eine zentrale Tragstruktur gehalten. Die Zeichnung macht deutlich, wie die einzelnen Elemente zueinander versetzt sind und sich im Raum überlagern. Dadurch entsteht eine vielschichtige, räumliche Lichtskulptur.
Neben den Ansichten und Schnitten sind auch Detailpunkte der Aufhängung, der Verbindungsknoten sowie der elektrischen Integration dargestellt. Die präzise Planung war entscheidend, damit die Segel trotz ihrer Leichtigkeit exakt positioniert sind und im Zusammenspiel eine homogene Lichtwirkung erzeugen.

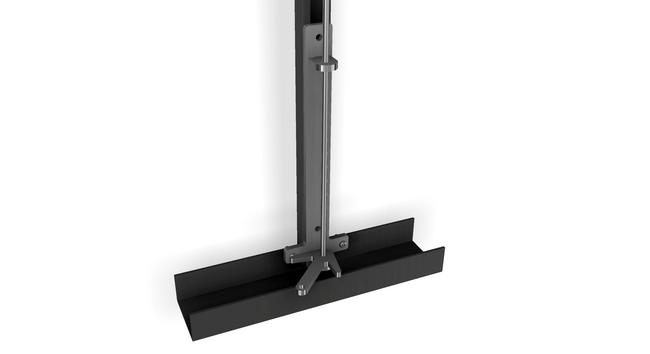

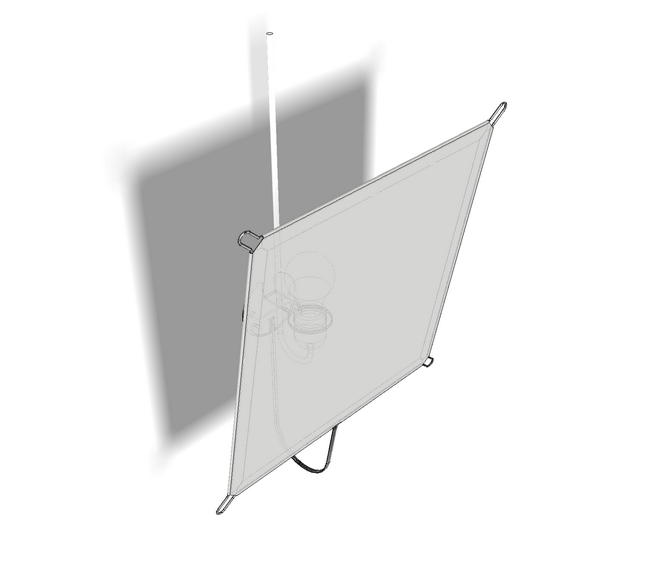

Ansicht des 3D Modells vom Segel mit Drehmechanismus

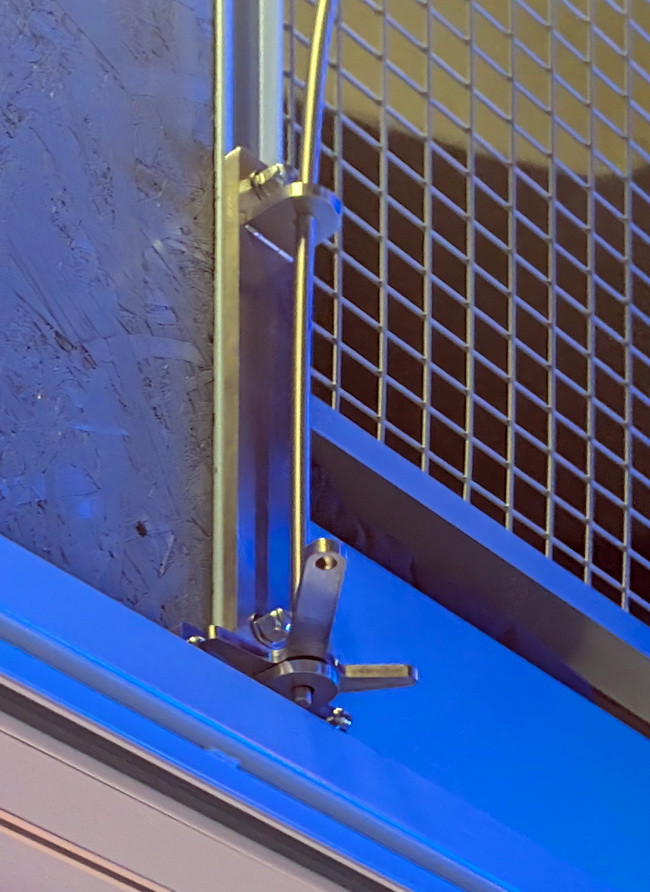

Das Detail zeigt die einstellbare Drehmechanik innerhalb des Stromträgers.
Über eine fein justierbare Lagerung können die Segel exakt ausgerichtet und in ihrer Position fixiert werden. Die Mechanik ist so konstruiert, dass sie sowohl die Last aufnimmt als auch eine präzise Winkelverstellung ermöglicht.
Die Integration in das Stromtrassee erlaubt eine saubere, reduzierte Erscheinung ohne sichtbare Zusatzkonstruktionen. Gleichzeitig bleibt die Wartung zugänglich, und Anpassungen können jederzeit vorgenommen werden. So verbindet das Detail technische Funktionalität mit gestalterischer Zurückhaltung.

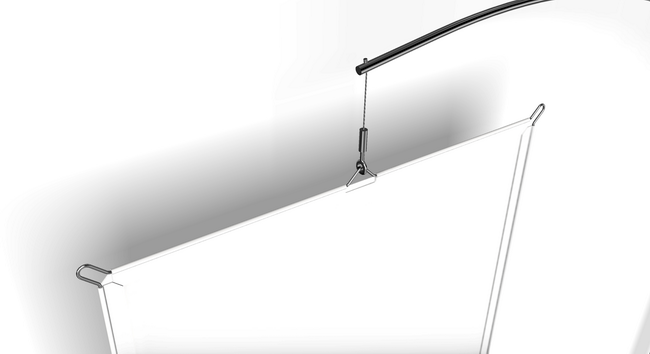

Im Modell ist die Aufhängung der Segel über verstellbare Drahtseilhaken dargestellt.
Die Segel werden punktuell am Rahmen gefasst und über ein Drahtseil mit integrierter Längenverstellung abgehängt. Dadurch lassen sich Höhe und Neigung präzise einstellen und bei Bedarf nachjustieren.
Die Lösung ist konstruktiv reduziert, trägt jedoch zuverlässig das geringe Eigengewicht der filigranen Rahmen. Gleichzeitig bleibt die Aufhängung visuell zurückhaltend, sodass die Segel leicht und schwebend im Raum wirken.

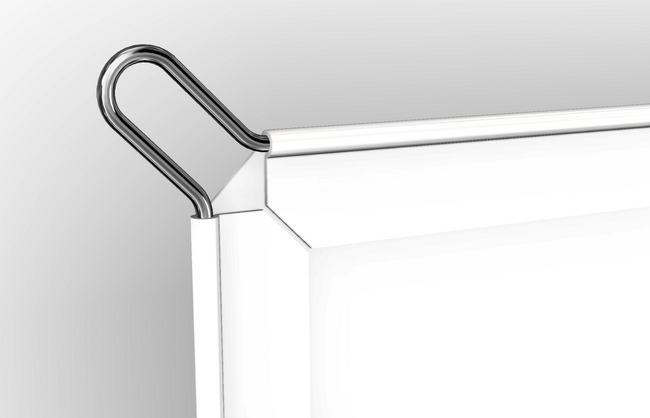

Die Eckausbildung der Rahmen übernimmt mehrere Funktionen zugleich.
Der gebogene Edelstahldraht bildet nicht nur den konstruktiven Abschluss, sondern wirkt gleichzeitig als elastisches Element. Durch die leichte Federwirkung entsteht eine gleichmässige Spannung des Drop Papers über die gesamte Fläche.
So wird das Papier sauber und faltenfrei gehalten, ohne zusätzliche Spannmechanismen. Die konstruktive Lösung bleibt sichtbar einfach, erfüllt jedoch präzise die Anforderungen an Stabilität, Spannung und Lichtqualität.
Die Wandleuchten wurden an unterschiedlichen Positionen im Raum platziert und bilden eine ruhige, wiederkehrende Lichtstruktur entlang der Wände.
Durch ihre reduzierte Form und die filigrane Aufhängung fügen sie sich selbstverständlich in die Architektur ein. Das weich gestreute Licht sorgt für eine angenehme, blendfreie Atmosphäre im Cafébetrieb und ergänzt die grossen Lichtsegel im Raum.
So entsteht ein durchgängiges Gestaltungskonzept: leichte Drahtkonstruktionen, transluzente Flächen und warmes, diffuses Licht verbinden sich zu einer stimmigen Gesamtwirkung.
Die Darstellung zeigt den inneren Aufbau der Leuchte über der Theke mit den Haltern für die E27-Fassungen.
Die Leuchtmittel sind auf einer zentralen Tragstruktur angeordnet und gleichmässig zwischen den Segeln positioniert. Speziell gefertigte Halter sorgen für eine exakte Ausrichtung und definierte Abstände, damit das Licht homogen in die umliegenden Flächen streut.
Die Konstruktion vereint Tragwerk, Elektrik und Lichtführung in einem klar strukturierten System. Trotz der technischen Dichte bleibt die äussere Erscheinung leicht und reduziert – die Technik tritt optisch zurück und unterstützt die gleichmässige Ausleuchtung der Segel.
