Chäsimatt - Vordach und Sitzgelegenheiten
Vordach ganz aus Blech und Sitzgelegenheiten mit Ablagen
Architekt: AM Architects GmbH, Luzern
Für die Überbauung Chäsimatt in Rotkreuz realisierten wir ein Vordach aus Stahlblech sowie dazugehörige Sitzgelegenheiten mit integrierten Ablageflächen. Ziel war die funktionale und gestalterische Aufwertung des Aussenraums sowie der Witterungsschutz der Aufenthaltsbereiche.
Das Vordach wurde vollständig als Blechkonstruktion ausgeführt und bildet eine klare, monolithische Struktur. Die Sitzgelegenheiten sind konstruktiv auf die Nutzung im öffentlichen Raum ausgelegt und bieten robuste, langlebige Ablagen.
Produktion und Montage der Metallkonstruktionen erfolgten durch die Metall Werk Zürich AG.

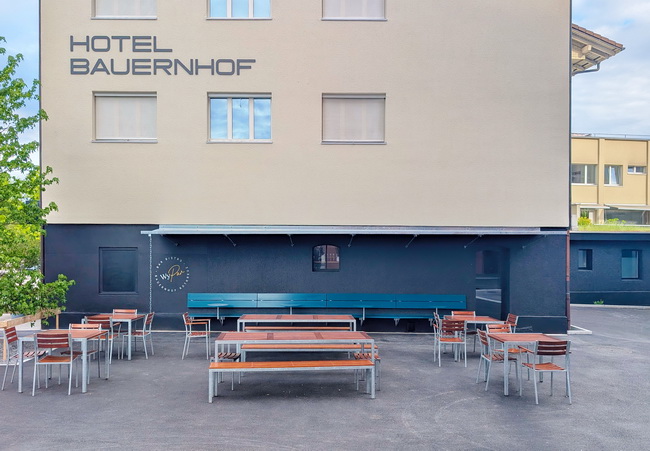

Ansicht des Vordachs mit den entlang der Fassade angeordneten Sitzbänken. Die vollständig aus Blech gefertigte Dachkonstruktion schützt die Aufenthaltsbereiche vor Witterung und bildet eine klare, lineare Ergänzung zur Bestandsfassade.
Die Entwässerung erfolgt gezielt über eine seitlich geführte Kette, welche das Regenwasser kontrolliert in die bodenseitige Rinne ableitet. Dadurch wird ein definierter Wasserabfluss sichergestellt und die umliegende Fläche vor unkontrolliertem Spritzwasser geschützt.
Detailansicht des Vordachs mit sichtbar geführter Entwässerungskette. Die Kette übernimmt die kontrollierte Ableitung des Regenwassers von der Dachkante in die bodenseitige Rinne und ist konstruktiv in die Blechkonstruktion integriert.
Entlang der Fassade sind die Sitzbänke mit integrierten, runden Ablageflächen angeordnet. Die robust ausgeführten Metallkonstruktionen sind für den dauerhaften Einsatz im Aussenraum konzipiert und fest mit dem Untergrund beziehungsweise der Fassade verbunden.

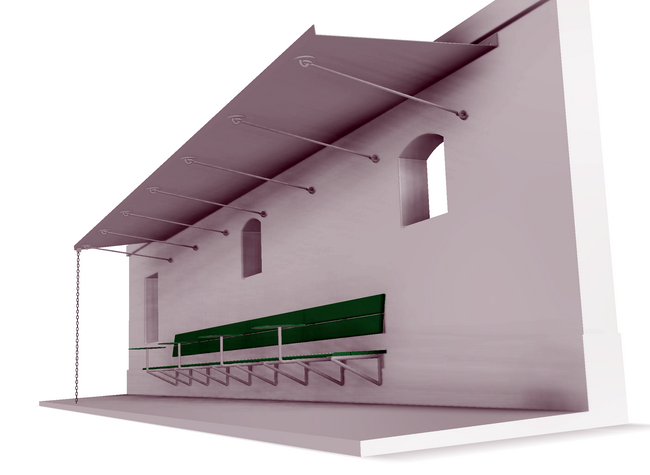

Das Vordach besteht aus einem rund neun Meter langen, verzinkten Blech aus einem Stück gefertigt. Die auskragende Konstruktion wird über gebogene Rundstahlstangen mit angeschweissten Ösen zur Fassade hin abgestützt.
Die Zugstäbe sind kraftschlüssig in der Wand verankert und nehmen die Horizontallasten der auskragenden Blechkonstruktion auf. Dadurch entsteht eine schlanke, technisch klar ablesbare Traglösung mit minimalem konstruktivem Aufwand.
Detail des Unterbaus der Sitzbank mit wandseitig befestigter Stahlkonstruktion. Die tragenden Konsolen sind aus verschweissten Profilen gefertigt und verzinkt ausgeführt, um eine dauerhafte Nutzung im Aussenraum zu gewährleisten.
Die äusseren Eckverbindungen wurden spanlos gerundet ausgeformt, sodass keine scharfkantigen Übergänge entstehen. Dies erhöht die Sicherheit im öffentlichen Bereich und unterstreicht die sorgfältige handwerkliche Ausführung.
Die Holzlatten von Sitzfläche und Rückenlehne wurden farblich auf die runden, angebauten Bistrotische abgestimmt und in derselben Beschichtung ausgeführt. Dadurch entsteht ein konsistentes Erscheinungsbild zwischen Sitzbank und Ablageelementen.
Die Kombination aus verzinkter Stahlunterkonstruktion und beschichtetem Holz gewährleistet eine robuste, langlebige Lösung für den geschützten Aussenbereich unter dem Vordach.
Ausgangssituation vor dem Eingriff. Die Fassadenfläche im Erdgeschoss war ohne witterungsgeschützten Aufenthaltsbereich ausgebildet und bot keine integrierten Sitzmöglichkeiten.
Mit dem neu realisierten Vordach und den fest installierten Sitzgelegenheiten wurde der Aussenraum funktional ergänzt und als geschützter Aufenthaltsbereich aufgewertet.

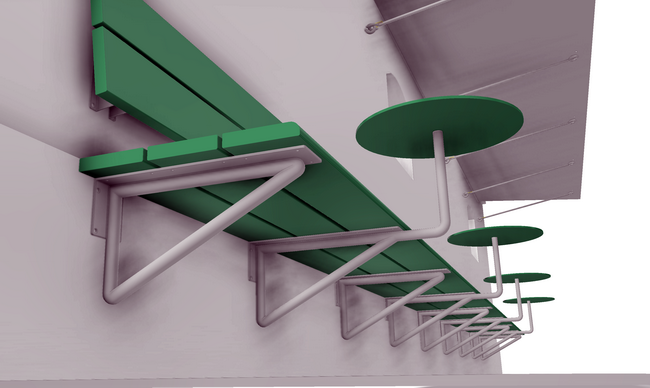

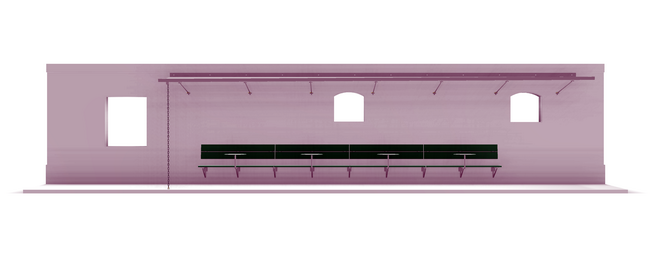

Detaildarstellung aus dem 3D-CAD-Modell der Sitzbankkonstruktion mit integrierten, runden Ablageflächen. Das Modell zeigt die wandseitig verankerten Konsolen, die Auskragung der Sitzfläche sowie die Anbindung der Bistrotische an die Tragstruktur.
Die digitale Planung diente der präzisen Abstimmung von Geometrie, Befestigungspunkten und Tragverhalten und bildete die Grundlage für Fertigung und Montage der gesamten Anlage.
Ausschnitt aus dem Vertikalschnitt der Ausführungsplanung mit Darstellung von Wandanschluss, Zugstäben, Sitzbankkonstruktion und Vordach. Die Zeichnung definiert Abmessungen, Neigungen, Befestigungspunkte sowie Materialstärken und Anschlussdetails.
Auf Basis dieser Werkplanung wurden Fertigung und Montage vorbereitet. Die präzise Ausarbeitung gewährleistet eine klare Lastabtragung, kontrollierte Entwässerung und eine technisch saubere Integration in die bestehende Fassade.
