Fünf Stockwerke angebaute Fluchttreppe aus Stahl
Eine Fluchttreppe mit Gitterrosten, Geländer und innen liegendem Handlauf
Architekt: ADT Innova Architektur
Für ein Bestandsgebäude realisierten wir eine aussenliegende Fluchttreppe aus feuerverzinktem Stahl über vier Geschosse. Die Konstruktion besteht aus Stahlwangen mit Gitterroststufen und -podesten und erfüllt die Anforderungen an eine dauerhaft witterungsbeständige Rettungswegführung im Aussenraum.
Die Geländer sind als stabile Stahlkonstruktion ausgeführt und mit beidseitigen Edelstahlhandläufen ergänzt. Die Produktion sämtlicher Stahlbauteile sowie die Montage vor Ort erfolgten durch die Metall Werk Zürich AG.

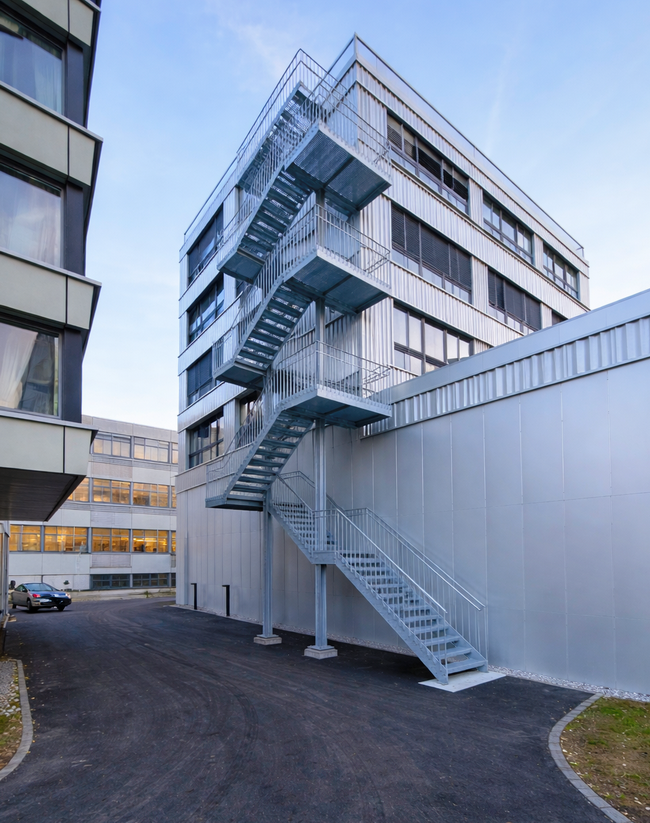

Gesamtansicht der aussenliegenden Fluchttreppe über vier Geschosse. Die verzinkte Stahlkonstruktion ist wandseitig verankert und über Stützen im Erdgeschoss zusätzlich abgefangen.
Der Einstieg erfolgt über einen geraden Treppenlauf im unteren Bereich, da das erste Geschoss gegenüber dem Terrain erhöht liegt. Ab dem ersten Podest setzt sich die Treppe als gewendelte Konstruktion mit Gitterroststufen und -podesten fort und gewährleistet eine sichere vertikale Erschliessung im Rettungsfall.

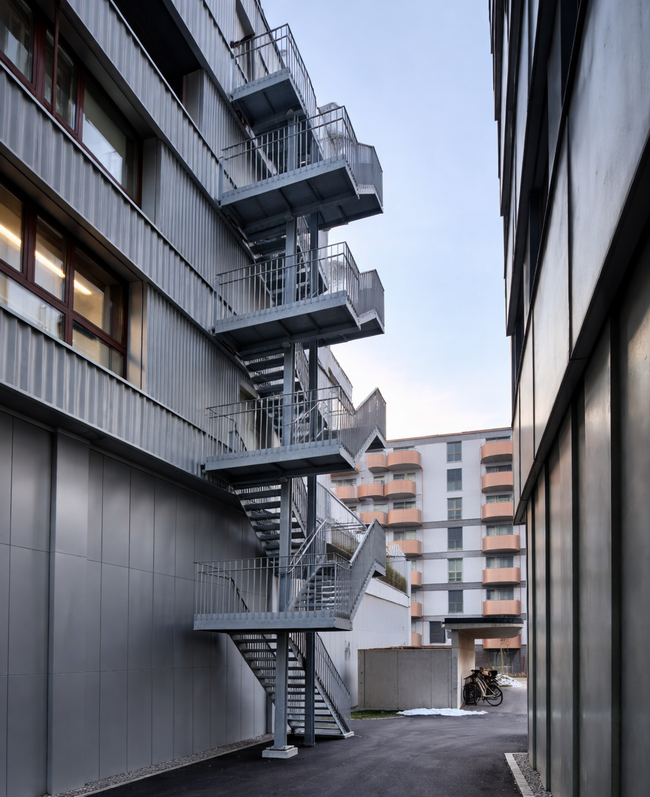

Ansicht der Fluchttreppe von der rückwärtigen Gebäudeseite. Die klare, reduzierte Stahlkonstruktion fügt sich gestalterisch in die sachliche Architektur des Gewerbehauses ein.
Die verzinkten Stahlbauteile mit Gitterroststufen und -podesten unterstreichen den funktionalen Charakter der Rettungstreppe. Die durchgängige Linienführung der Geländer und die beidseitigen Edelstahlhandläufe gewährleisten eine sichere Nutzung und ein stimmiges Gesamtbild im Kontext der Gebäudestruktur.

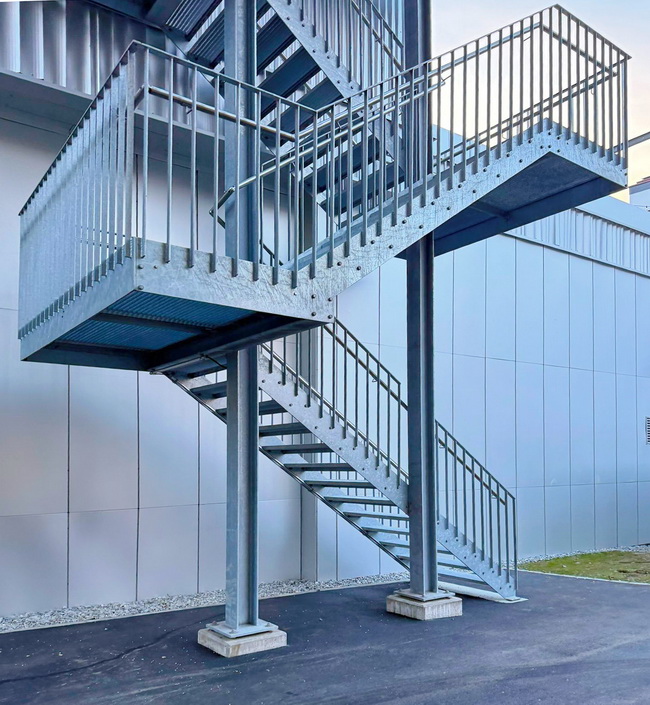

Detailansicht eines Treppenlaufs mit Podest. Das Staketengeländer ist direkt auf die Treppenwangen aufgeschweisst und bildet eine steife, durchgehende Einheit mit der Tragkonstruktion.
Die beidseitig geführten Edelstahlhandläufe verlaufen kontinuierlich über Treppenläufe und Podeste hinweg und gewährleisten eine sichere Führung im Fluchtfall. Die Kombination aus verzinktem Stahl und Edelstahl sorgt für Dauerhaftigkeit und geringen Unterhalt im Aussenbereich.

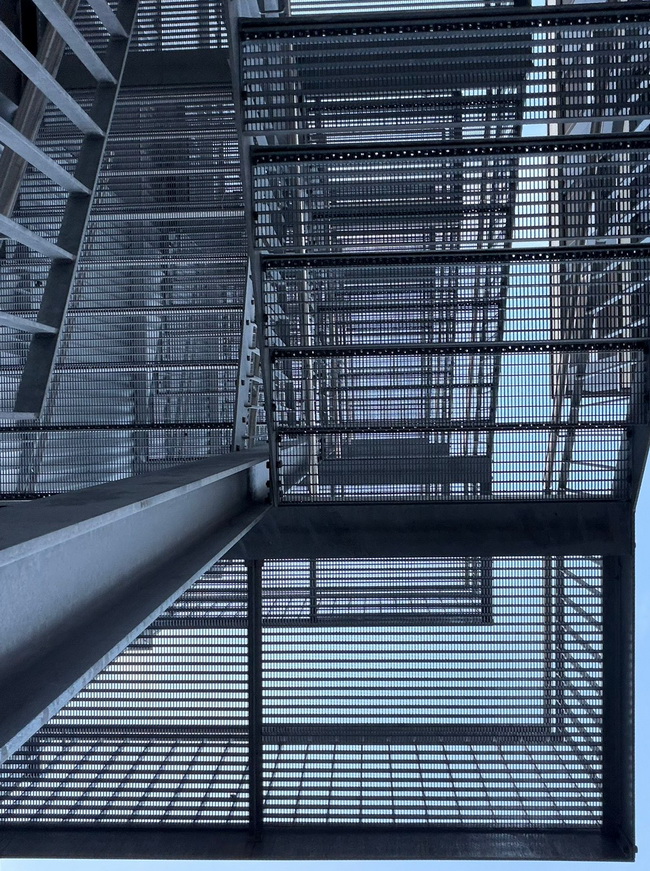

Unteransicht der Treppenläufe und Podeste mit rechteckigen, kleinmaschigen Gitterrosten. Die Maschenweite entspricht den geltenden Vorschriften für Fluchtwege und verhindert ein Durchrutschen oder Hängenbleiben von Schuhen mit hohen Absätzen.
Die Gitterroste gewährleisten zudem eine rutschhemmende Oberfläche sowie eine gute Entwässerung im Aussenbereich und tragen so zur sicheren Nutzung der Treppe bei jeder Witterung bei.

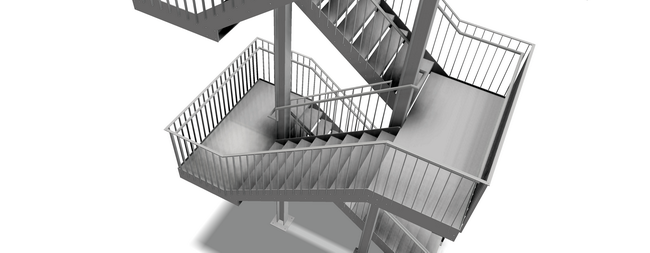

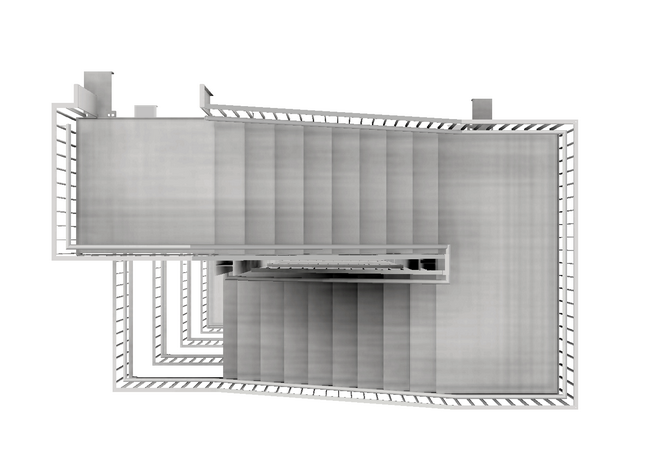

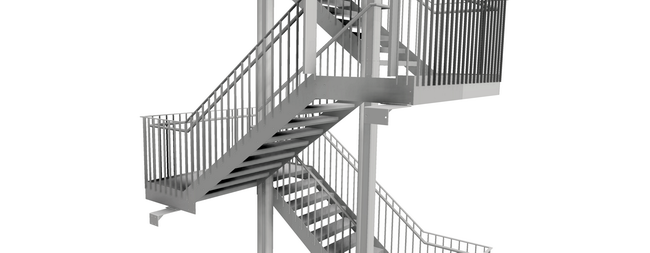

Ausschnitt aus dem 3D-CAD-Modell der Fluchttreppe mit Darstellung von Podest, Treppenlauf, Geländer und Tragstruktur. Das digitale Modell diente der präzisen Ausarbeitung von Geometrie, Anschlussdetails und Befestigungspunkten.
Die durchgängige Planung im CAD ermöglichte eine exakte Abstimmung zwischen Konstruktion, Fertigung und Montage und bildet die Grundlage für eine technisch saubere Umsetzung komplexer Stahlbauprojekte.

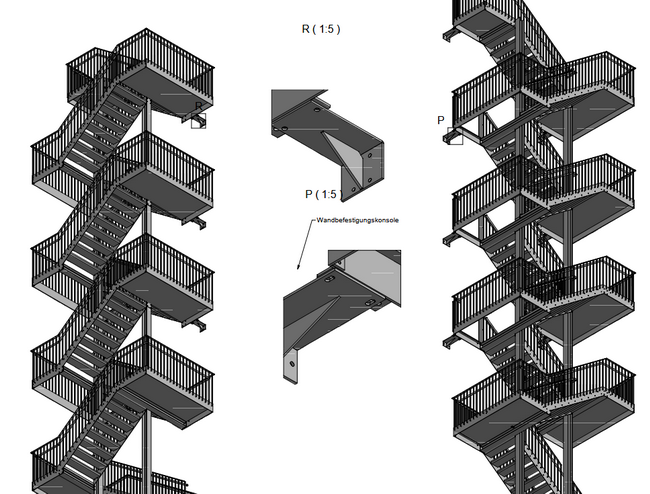

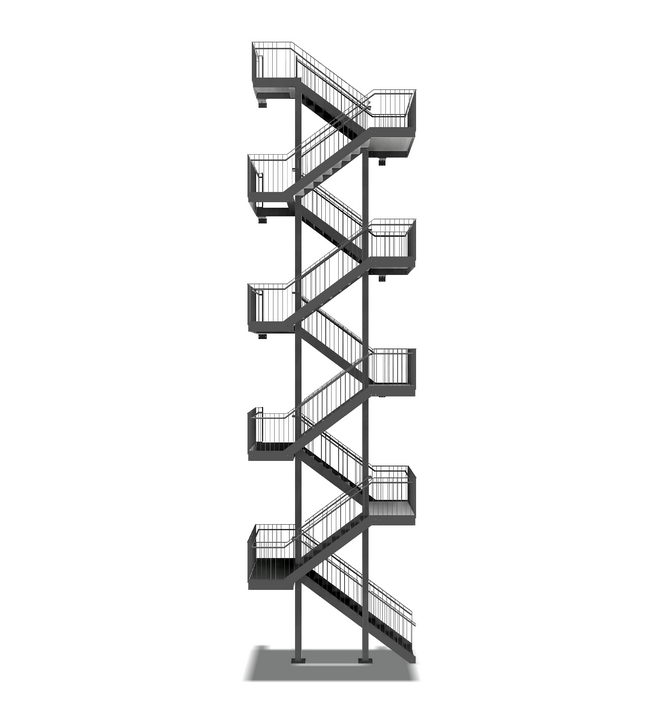

Gesamtansicht des Treppenturms im 3D-CAD-Modell über sämtliche Geschosse. Dargestellt sind die durchgehende Tragstruktur, die versetzten Treppenläufe mit Zwischenpodesten sowie die umlaufenden Geländerkonstruktionen.
Das Modell bildet die Grundlage für Statik, Werkplanung und Vorfertigung und ermöglicht eine präzise Abstimmung aller Bauteile über die gesamte Höhe der Fluchttreppe.
