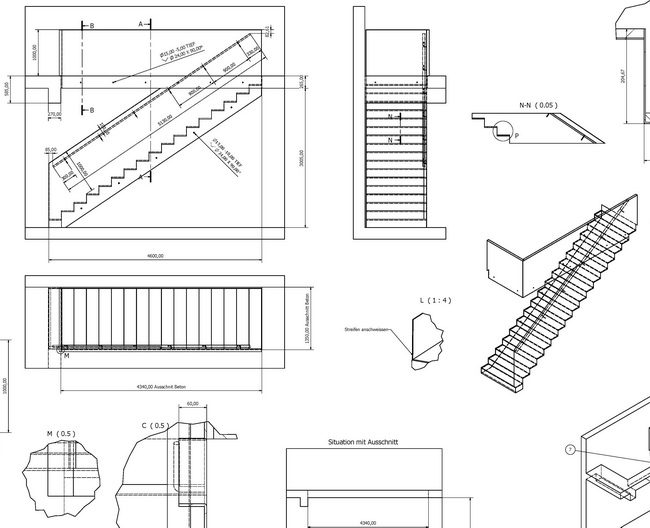

Ausschnitt aus der Werkstattzeichnung mit Grundriss, Schnitten und Detaildarstellungen der Stahltreppe.
Stahltreppe aus Schwarzblech
Schwarzblechtreppe in roher Oberfläche für Büroausbau
Architekt: Nooa Architects
Kunde: Hesskiss Werbeagentur AG, Zürich

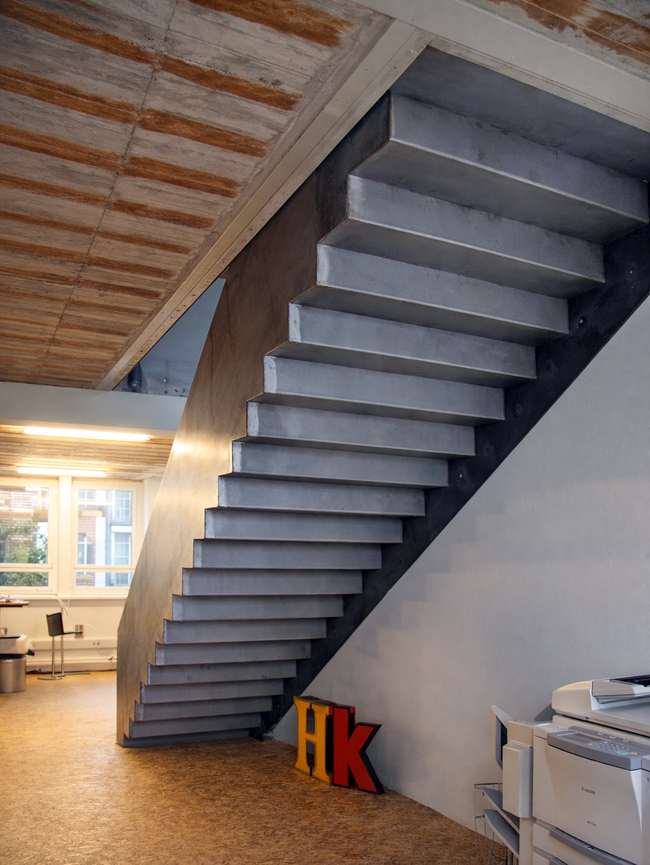

Für den Ausbau von Büroräumlichkeiten in Zürich realisierten wir diese Stahltreppe aus Schwarzblech. Die Konstruktion wurde bewusst roh belassen und zeigt den industriellen Charakter des Materials.
Die Treppe verbindet die Geschosse im Innenraum und fügt sich mit ihrer klaren, reduzierten Form in den architektonischen Kontext des Büroausbaus ein.
Die Stahltreppe ist aus 5 mm starkem Stahlblech verschweisst. Die tragende Seitenwange auf der rechten Seite übernimmt zugleich die Funktion des Geländers und bildet den integrierten Handlauf.
Die Wange an der Wandseite ist nach unten geschlossen ausgeführt, während die Wange auf der Geländerseite entlang der Stufenkontur ausgeschnitten ist. Die Trittflächen wurden vom Bauherrn mit einem Belag aus der ehemaligen Rennbahn des Letzigrundstadions belegt.
Der Handlauf besteht aus einem einfachen kaltgerollten Winkelstahl. Am oberen Geschoss endet er in einem reduzierten Geländerabschluss. Die Abdeckung der Deckenstirn wurde flächenbündig mit der Wange und dem unteren Geländer verschweisst.
Das Geländer läuft aus dem gleichen Blechstück wie die tragende Wange ins obere Geschoss weiter. Hier die Ansicht beim Abgang der Treppe.
Hier ist der wiederverwendete Granulatbelag der ehemaligen Rennbahn des Letzigrundstadions gut sichtbar, der als Trittbelag auf den Stufen eingesetzt wurde.
Für den Einbau der Treppe wurde vorgängig ein Deckenausschnitt mit zusätzlicher Klebearmierung vorbereitet. Die schweren Stahlbleche wurden mit dem Kran in das obere Geschoss gehoben. Von der Decke im 2. Obergeschoss aus zogen wir die grosse Wange mit einer Winde in ihre endgültige Position.

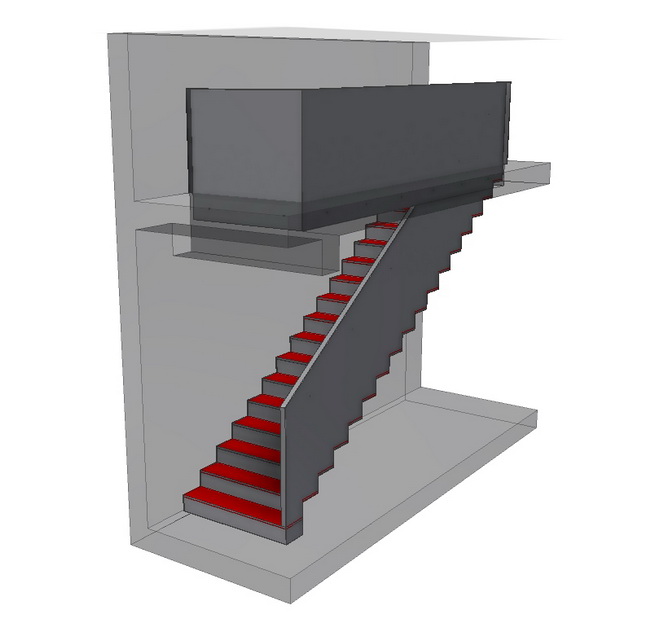

Ausschnitt aus der dreidimensionalen Planung der Treppe. Alle Blechteile wurden vorgefertigt und anschliessend zur Montage auf die Baustelle geliefert.
