Wirtshausschild, Wegweiser und Toilettenbezeichnung
Signaletikelemente Restaurant Frohberg
Kunde: Büro 4, Zürich
Für das Restaurant wurden Wegweiser, Wirtshausschild und Toilettenbezeichnungen als durchgängiges Signaletiksystem aus Metall realisiert. Sämtliche Elemente basieren auf gedrückten, runden Metallscheiben, die nach der Oberflächenbehandlung mit langlebiger Folienbeschriftung versehen wurden.
Die Konstruktion vereint präzise Metallverarbeitung mit witterungsbeständiger Ausführung im Aussenraum sowie klarer, reduzierter Innenbeschriftung. Durch die einheitliche Formensprache entsteht ein konsistentes Erscheinungsbild vom Strassenwegweiser bis zur Türbeschriftung.

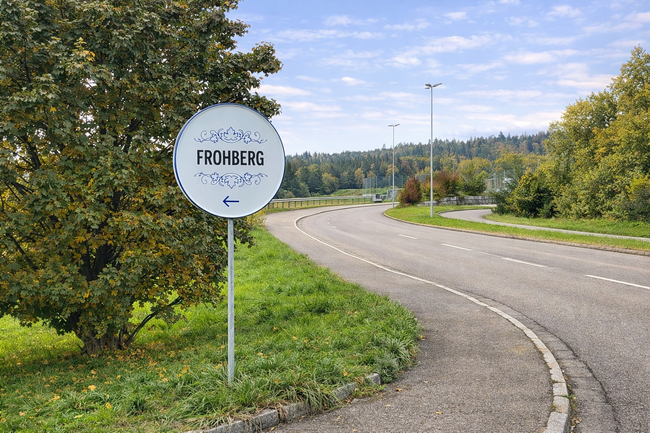

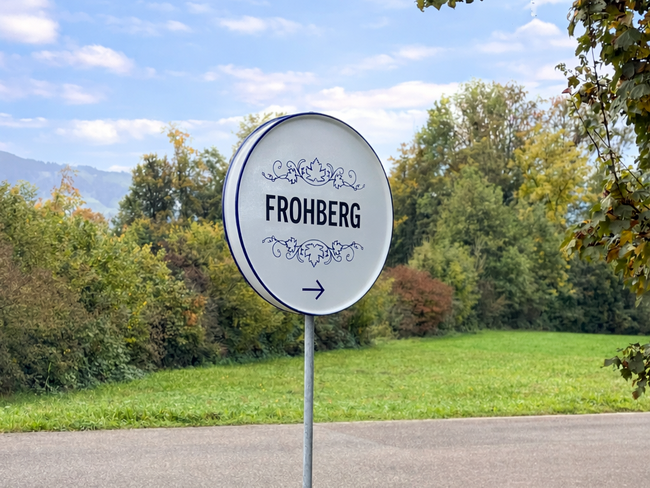

Der Wegweiser zum Restaurant wurde als runde Metalltafel in Form eines Tellers ausgeführt. Die Schilderrohlinge wurden im Metalldrückverfahren hergestellt und anschliessend lackiert.
Die Beschriftung erfolgte mittels witterungsbeständiger Folienbeschriftung. Die Montage der Tafeln erfolgte auf Stahlpfosten mit Einbindung in ein bauseitig erstelltes Fundament, wodurch eine dauerhafte und standsichere Lösung im Aussenraum gewährleistet ist.

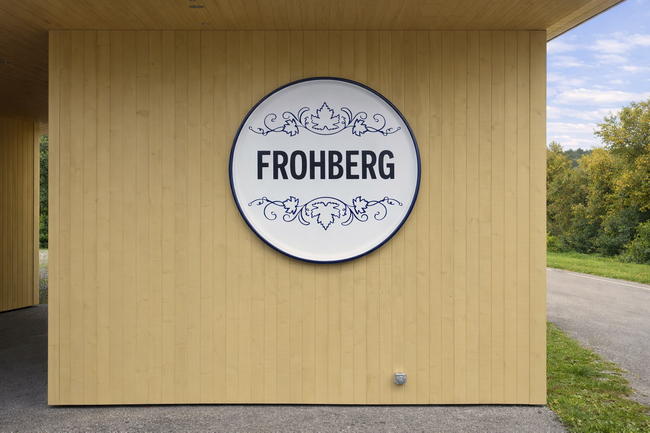

Das Wirtshausschild wurde in identischer, gedrückter Tellerform ausgeführt und direkt an der Holzfassade montiert. Der metallische Rohling wurde nach dem Drückverfahren lackiert und mit langlebiger Folienbeschriftung versehen.
Die Befestigung erfolgte über eine rückseitige Haltekonstruktion mit definierten Distanzpunkten zur Fassade. Dadurch wird eine sichere Lastabtragung gewährleistet und gleichzeitig eine saubere, spannungsfreie Montage auf der Holzunterkonstruktion ermöglicht.

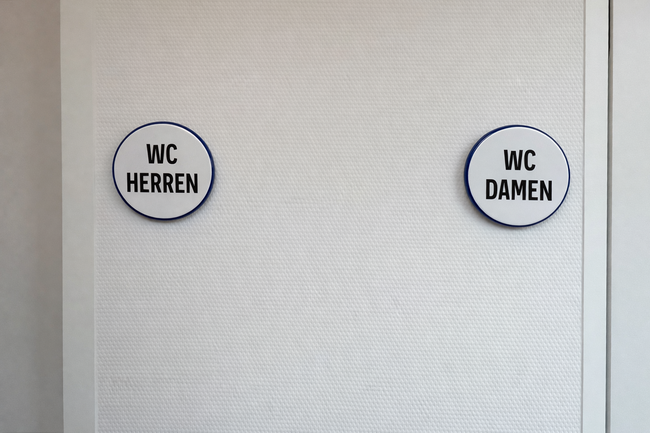

Auch die Toilettenbeschriftung wurde mit den gleichen runden, gedrückten Metallscheiben umgesetzt, wodurch ein einheitliches Erscheinungsbild der Signaletik entsteht. Die Schilder wurden lackiert und mit präzise geschnittener Folienbeschriftung versehen.
Die Montage erfolgte flächenbündig auf der Tür- bzw. Wandoberfläche mittels verdeckter Befestigung, sodass eine klare, reduzierte und dauerhaft beständige Innenbeschriftung gewährleistet ist.

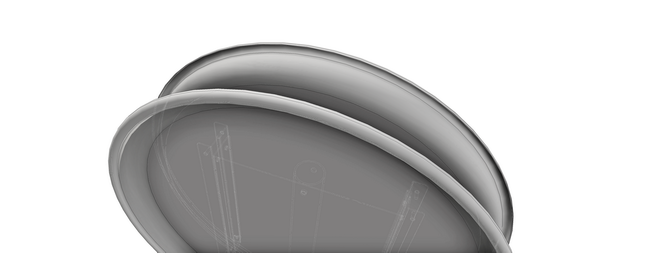

Zu Beginn des Projekts wurden sämtliche Schilder als 3D-Modelle konstruiert. Die digitale Modellierung definierte Geometrie, Materialstärken, Randumformung sowie die rückseitige Befestigungskonstruktion.
Auf Basis dieser Modelle konnten Fertigungsdetails, Drückgeometrie und Anschlusslösungen präzise ausgearbeitet und in die Produktion überführt werden.

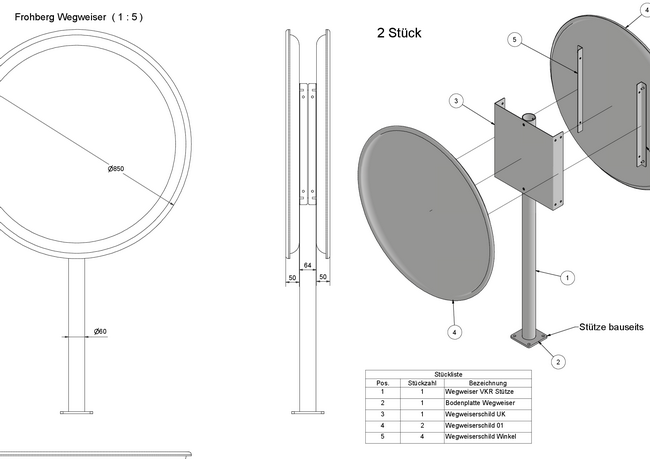

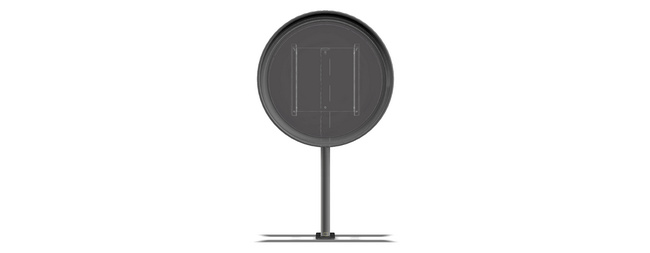

3D-Modell des Wegweisers mit Pfostenkonstruktion. Dargestellt sind die rückseitige Halterung, die innere Verstärkung sowie die Anbindung an den Stahlpfosten.
Das Modell definiert Lastabtragung, Befestigungspunkte und Fundamentanschluss und bildete die Grundlage für Werkplanung und Fertigung.

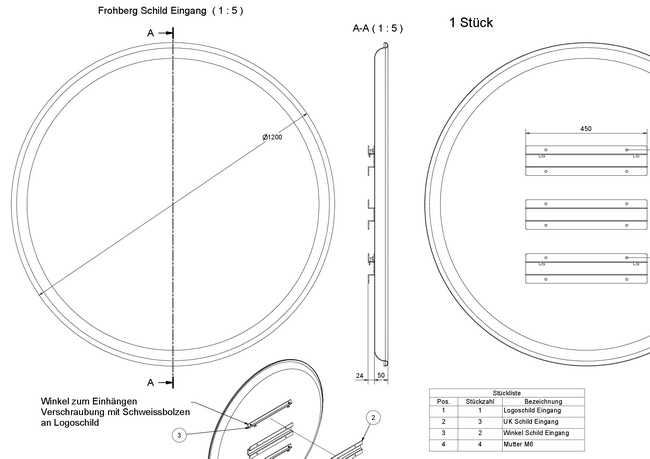

Nach den teschnischen Zeichnungen die Teile produziert
