Serie "Stadtoase" - Schattendächer für den Aussenraum
Serie "Stadtoase" Ausruhen im Schatten
Design: Metall Werk Zürich AG
Mit zunehmender Verdichtung der Städte und steigenden Sommertemperaturen gewinnt der Schutz vor Hitze im öffentlichen Raum immer mehr an Bedeutung. Schattendächer, Pavillons oder leichte Überdachungen können dabei wichtige Aufenthaltsorte schaffen – als kleine Oasen im Stadtraum, als Kühlinseln auf Plätzen oder als geschützte Treffpunkte auf Schulhöfen und bei Tagesstätten.
Die hier gezeigten Konstruktionen basieren auf Ausführungen, die wir aus ähnlichen Projekten bereits realisiert oder konstruktiv geprüft haben. Sie zeigen mögliche Varianten von Schattendächern für den Aussenraum, die jeweils auf das konkrete Projekt und die örtlichen Gegebenheiten abgestimmt werden.
Die Dächer werden individuell nach Mass gefertigt und sind nicht als Standardprodukt ab Lager erhältlich. Die Stützen werden auf Fundamenten montiert und bilden eine stabile Konstruktion für den dauerhaften Einsatz im Aussenraum. Eine freistehende Variante ohne zusätzliche Randabstützung befindet sich derzeit noch in Planung.
Neben dem Schutz vor direkter Sonneneinstrahlung bieten die Dächer selbstverständlich auch Schutz vor Niederschlag. Je nach Ausführung wird das Regenwasser nach aussen abgeleitet oder gezielt im Zentrum gesammelt. In einigen Varianten kann das Wasser auch direkt zur Bewässerung von Pflanzen im Mittelpunkt der Anlage genutzt werden.
In Kombination mit passenden Sitzmöbeln entstehen so Aufenthaltsorte, die zum Ausruhen, Treffen und Verweilen einladen und gleichzeitig einen Beitrag zu einem angenehmeren Mikroklima im urbanen Raum leisten.

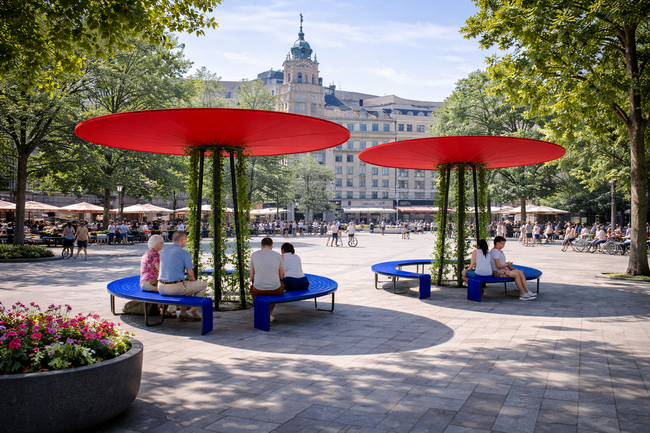

Der Typ 1 der Serie Stadtoase ist als Schirmdach mit einer Öffnung in der Mitte konzipiert. Die Konstruktion erinnert in ihrer Form an einen grossen Sonnenschirm, ist jedoch als stabile, selbsttragende Struktur ausgeführt.
Das Regenwasser wird in der Mitte gesammelt und tropft gezielt nach unten ab – entweder in einen Ablauf im Boden oder in einen Pflanzentrog. Die zentrale Konstruktion kann zusätzlich begrünt werden und trägt so zu einem angenehmen Mikroklima bei.
Unter dem Dach entsteht ein schattiger Aufenthaltsort im öffentlichen Raum. In Kombination mit einer Sitzbank – wie hier mit der Indiviline aus unserem Sortiment – lädt die Stadtoase zum Ausruhen und Verweilen im kühlen Schatten ein.

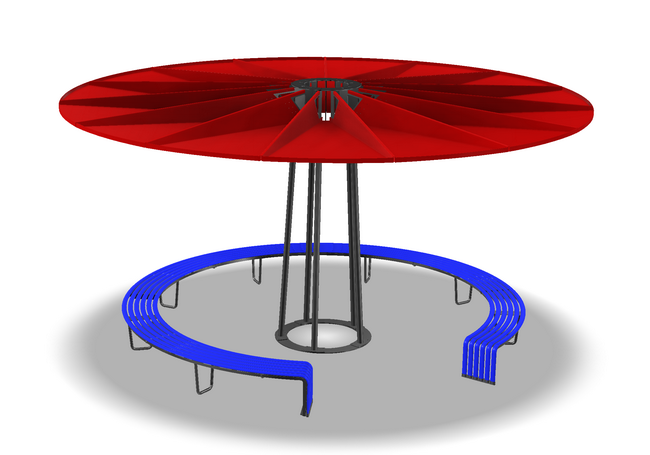

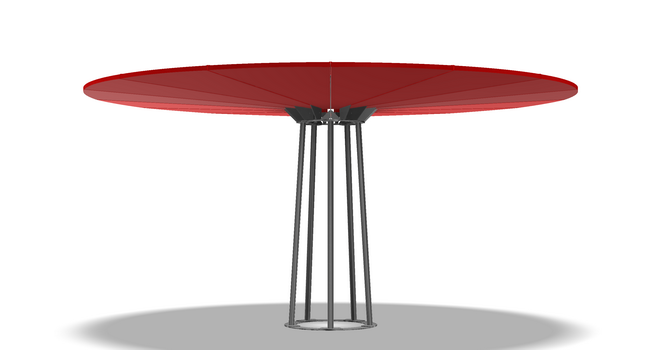

Diese Darstellung zeigt die Grundkonstruktion des Schirmdachs der Serie Stadtoase. Die zentrale Tragstruktur trägt das Dach und bildet gleichzeitig die stabile Basis der Konstruktion.
Der Ring am Fuss dient als Befestigungsplatte und kann je nach Situation auch im Terrain eingelassen werden. Die Konstruktion lässt sich in unterschiedlichen Grössen und Ausführungen realisieren. Lassen Sie sich von den Möglichkeiten inspirieren – die Stadtoase kann flexibel an unterschiedliche Orte und Anforderungen angepasst werden.

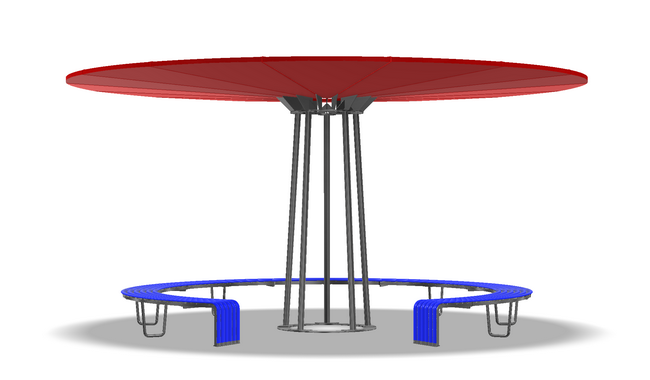

In diesem Beispiel hat die Stadtoase Typ 1 einen Durchmesser von rund sieben Metern. Unter dem Dach entsteht so ein grosszügiger, schattiger Bereich mit ausreichend Platz für Sitzgelegenheiten.
Die offene Mitte der Konstruktion lässt Raum für Bepflanzung oder weitere Gestaltungselemente. In Kombination mit Sitzbänken – wie hier mit der Indiviline – entsteht ein angenehmer Aufenthaltsort für Pausen, Begegnungen oder kurze Erholungsmomente im Freien.
Beim Stadtoase Typ 1 ist die tragende Blechkonstruktion nach oben gerichtet. Dadurch entsteht auf der Unterseite des Dachs eine ruhige, gleichmässige Fläche.
Diese zurückhaltende Gestaltung sorgt für eine klare und ruhige Wirkung im Aufenthaltsbereich unter dem Dach. Bei den folgenden Typen wird die Konstruktion anders ausgebildet, wodurch sich auch die Erscheinung der Unterseite verändert.

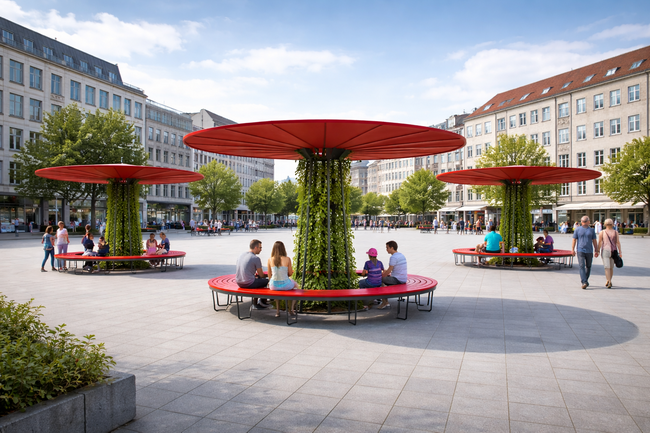

Hier eine mögliche Anordnung mehrerer Stadtoasen auf einem öffentlichen Platz. In der Gruppe angeordnet entstehen schattige Aufenthaltsbereiche, die den Raum gliedern und verschiedene Treffpunkte schaffen.
In Kombination mit einer umlaufenden Sitzbank mit Öffnung entsteht ein einladender, sozialer Treffpunkt. Die zentrale Begrünung trägt zusätzlich zu einem angenehmen Mikroklima bei und macht die Stadtoase zu einem Ort zum Verweilen und Begegnen.

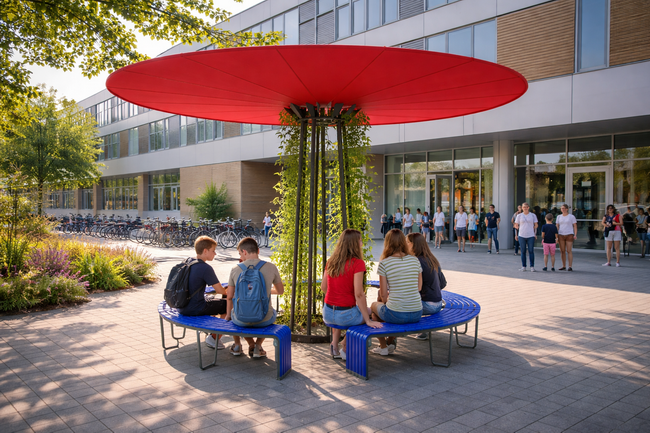

Oder hier im Umfeld einer Schulanlage. Die Stadtoase schafft einen schattigen Aufenthaltsbereich für Pausen und Treffpunkte im Aussenraum.
In Kombination mit der umlaufenden Sitzbank entsteht ein geschützter Ort zum Sitzen, Austauschen und Verweilen – ein wertvoller Ergänzungsraum für den Schulalltag im Freien.
Stadtoase – Typ 2

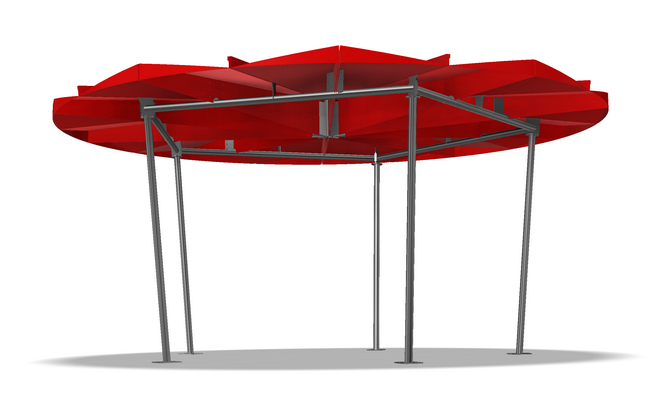

Beim Typ 2 ist die Konstruktion der Stadtoase grundlegend anders aufgebaut. Die Stützen sind nach aussen verlegt und tragen das Dach über eine umlaufende Struktur. Dadurch entsteht unter dem Dach ein freierer, offener Raum, der unterschiedliche Nutzungen zulässt.
Das Dach ist so ausgebildet, dass das Zentrum den höchsten Punkt bildet. Regenwasser wird dadurch gezielt nach aussen abgeleitet. Im Gegensatz zu Typ 1 entsteht somit eine andere Wasserführung und ein veränderter Umgang mit Niederschlag.
Die tragenden Elemente der Dachkonstruktion sind bei Typ 2 auf der Unterseite sichtbar. Diese Struktur verleiht der Stadtoase einen stärkeren konstruktiven Ausdruck und prägt den Charakter des Dachs im Raum.

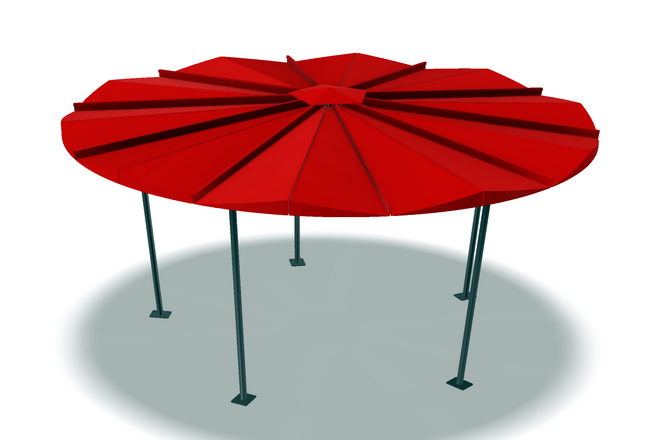

Diese Darstellung zeigt die Dachstruktur der Stadtoase Typ 2. Die Konstruktion ist so ausgebildet, dass das Regenwasser über die tieferliegenden Rinnen nach aussen geführt wird und dort gezielt abtropft.
Die Abmessungen der Pavillons können je nach Projekt angepasst werden. Das gezeigte Beispiel hat einen Durchmesser von rund sieben Metern. Die selbsttragende Konstruktion ist jedoch aus statischen Gründen in ihrer Grösse begrenzt. Grössere Spannweiten sind zwar möglich, erfordern jedoch zusätzliche Tragstrukturen, wodurch sich der konstruktive und wirtschaftliche Aufwand erhöht.
Stadtoase – Typ 3

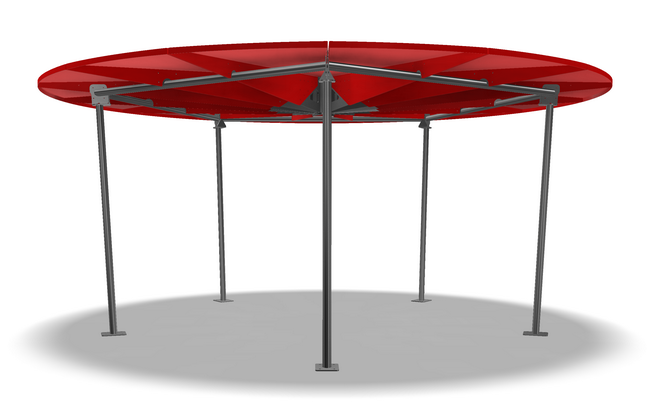

Die Konstruktion von Typ 3 orientiert sich wieder stärker an der Form eines Schirms. Das Dach ist selbsttragend ausgebildet, wird jedoch – ähnlich wie bei Typ 2 – von aussen angeordneten Stützen getragen.
Die Stützen übernehmen die Neigung der tragenden Elemente, die bei diesem Typ an der Unterseite sichtbar bleiben. Im Zentrum werden die Kräfte in einem Knoten zusammengeführt und gleichmässig über den gesamten Durchmesser verteilt.
Alle Varianten der Stadtoase sind für Schneelasten ausgelegt. Die tragende Konstruktion besteht aus verzinktem Stahl, während die Dachkonstruktion aus Aluminium gefertigt ist. Dadurch sind die Dächer dauerhaft wetterbeständig und im Aussenraum zuverlässig gegen Korrosion geschützt.

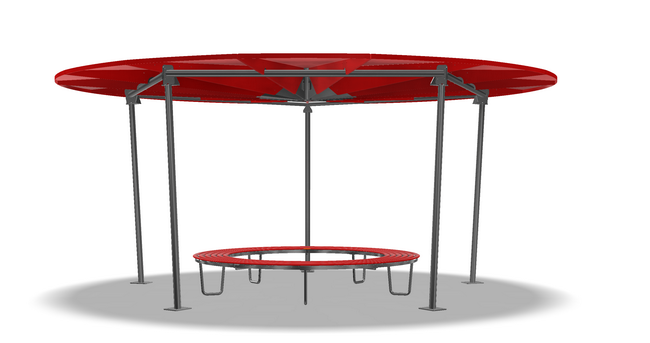

Auch bei Stadtoase Typ 3 lassen sich – wie bei Typ 2 – unterschiedliche Einrichtungen unter dem Dach realisieren. Je nach Nutzung können Sitzgelegenheiten, Begrünungen oder weitere Elemente integriert werden. Gerne erarbeiten wir passende Vorschläge für die Gestaltung Ihrer Stadtoase.
Auch bei den Oberflächen bestehen vielfältige Möglichkeiten. Neben der feuerverzinkten Ausführung für einen dauerhaften Korrosionsschutz kann die Tragkonstruktion zusätzlich pulverbeschichtet werden. So lässt sich die Stadtoase auch farblich an die Umgebung oder das jeweilige Projekt anpassen.
