Pergola mit Holz- Lamellendach
Pergola mit Holzlamellen
Architekt: Niedermann Sigg Schwendener Architekten AG für Privatkundschaft
Die verzinkte und pulverbeschichtete Stahlkonstruktion bildet den tragenden Rahmen für die Holzlamellen aus Lärche. Die regelmässig angeordneten Lamellen dienen sowohl als Beschattung für den darunterliegenden Aufenthaltsbereich als auch als Rankhilfe für Kletterpflanzen. So entsteht eine Pergola, die funktionale Verschattung mit natürlicher Begrünung und langlebiger Metallbaukonstruktion verbindet.

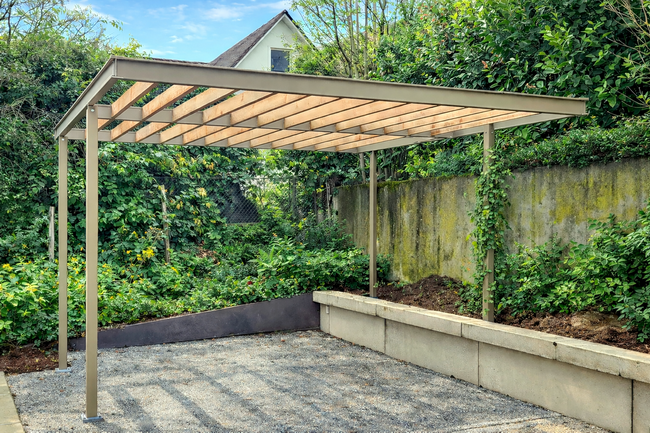

Vier schlanke Stützen tragen das Dach aus Stahlträgern und bilden die tragende Struktur der Pergola. Auf den Trägern sind die Holzlamellen montiert, welche für die gewünschte Beschattung sorgen und gleichzeitig eine leichte, offene Dachstruktur entstehen lassen. Die Kombination aus Stahlkonstruktion und Holzlamellen verleiht der Pergola Stabilität und eine natürliche Ausstrahlung im Gartenraum.
Die Holzlamellen aus Lärche wurden von oben durch die Kante der Latten auf den Stahlträgern verschraubt. Diese einfache und robuste Befestigung sorgt für eine dauerhafte Verbindung und ermöglicht gleichzeitig eine klare, ruhige Ansicht der Lamellen von unten. So entsteht ein gleichmässiges Lamellendach, das angenehmen Schatten spendet und sich harmonisch in den Gartenraum einfügt.
Ansicht der Pergola im 3D-Modell. Die Darstellung zeigt die Stahlkonstruktion mit den darauf montierten Holzlamellen und vermittelt einen guten Eindruck der Proportionen und der Dachstruktur. Das digitale Modell diente als Grundlage für Planung, Konstruktion und die Erstellung der Werkstattzeichnungen.
Ansicht der Pergola von oben im 3D-Modell. Gut erkennbar ist die regelmässige Anordnung der Holzlamellen innerhalb des Stahlrahmens. Diese Struktur sorgt für eine gleichmässige Beschattung und verleiht der Pergola eine klare, ruhige Gestaltung.
Isometrische Darstellung der Pergola im 3D-Modell. Die Visualisierung zeigt den Aufbau der Stahlkonstruktion mit den darauf montierten Holzlamellen sowie die Position der Punktfundamente. Die Fundamente wurden im Rahmen der Planung von uns dimensioniert und festgelegt, während die Ausführung vor Ort durch den Gartenbauer erfolgte.
Schnittdarstellung der Pergola aus dem 3D-Modell. Gut sichtbar ist der Aufbau der Stahlträger, auf denen die Holzlamellen aus Lärche montiert sind. Die Darstellung verdeutlicht die konstruktive Verbindung zwischen Stahlkonstruktion und Lamellendach sowie den strukturierten Aufbau der Pergola.
Ausschnitt aus den Werkstattzeichnungen der Pergola. Die Zeichnungen zeigen die konstruktiven Details der Stahlkonstruktion, die Position der Holzlamellen sowie die relevanten Masse für die Fertigung. Solche Detailpläne bilden die Grundlage für eine präzise Produktion und eine reibungslose Montage der Pergola.
Draufsicht der Pergola am Tag der Montage durch unsere Monteure. Gut erkennbar ist die Stahlkonstruktion mit den bereits eingelegten Holzlamellen aus Lärche, welche Schritt für Schritt montiert wurden. Durch die präzise Vorfertigung der Bauteile in der Werkstatt konnte die Konstruktion vor Ort effizient zusammengesetzt und ausgerichtet werden.
