Kiosk und WC am neuen Holzbau auf dem Bürkliplatz
C2F AG, Creative Studio, Luzern
Für den Kiosk am Bürkliplatz realisierten wir eine hinterleuchtete Leuchtschrift für die Fassade. Die Schriftzüge «KIOSK» und «WC» bestehen aus einer Aluminium-Unterkonstruktion mit Kupfer-Fronten und integrierter, dimmbarer LED-Hinterleuchtung mit regulierbarer Farbtemperatur.
Die Montage erfolgt mit Abstand auf einem gestrichenen Holz-Lattenrost und wird in enger Abstimmung mit Architekt und Bauleitung geplant. Die Ausführung ist für den Aussenbereich konzipiert und verbindet präzise Metallverarbeitung mit einer hochwertigen, klar lesbaren Fassadenwirkung.

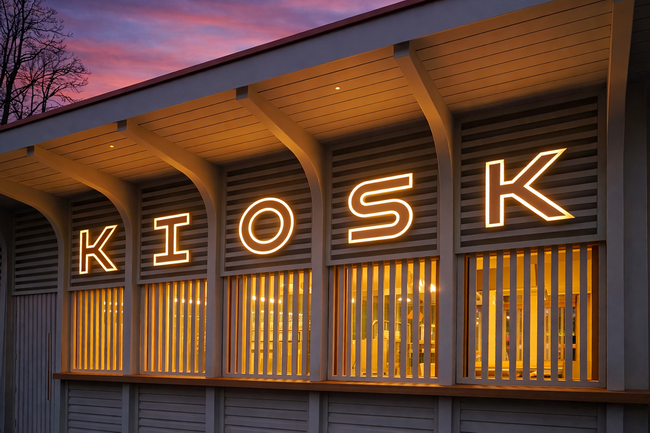

Über der Ausgabestelle des Kiosks setzt die Leuchtschrift ein prägnantes Zeichen im Stadtraum. Die Buchstaben bestehen aus Kupferfronten auf einer Aluminium-Unterkonstruktion.
Tagsüber sind vor allem die warm schimmernden Kupferflächen präsent und verleihen der Fassade eine hochwertige, handwerkliche Anmutung. In der Dunkelheit treten die hinterleuchteten Umrisse in den Vordergrund: Die integrierte LED-Beleuchtung zeichnet die Konturen klar nach und sorgt für eine ruhige, gut lesbare Fernwirkung.
So entsteht ein Wechselspiel zwischen Materialität am Tag und Lichtwirkung in der Nacht.

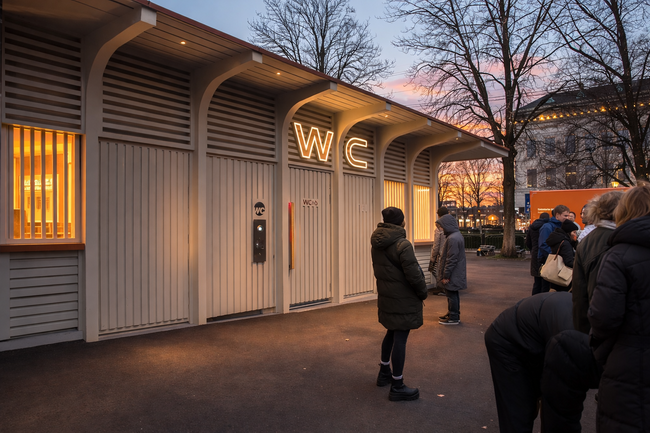

Auf der gegenüberliegenden Seite des neuen Holzbaus wurde die öffentliche Toilette mit der gleichen Schrift und Ausführung beschriftet.
Auch hier bestehen die Buchstaben aus Kupferfronten mit hinterleuchteten LED-Konturen. Dadurch entsteht ein einheitliches Erscheinungsbild über beide Fassadenseiten hinweg.
Tagsüber wirken die warmen Metalloberflächen als präzise gesetzte Beschriftung im Holzbau, während in der Dämmerung und Nacht die leuchtenden Umrisse für klare Orientierung und gute Sichtbarkeit im öffentlichen Raum sorgen.

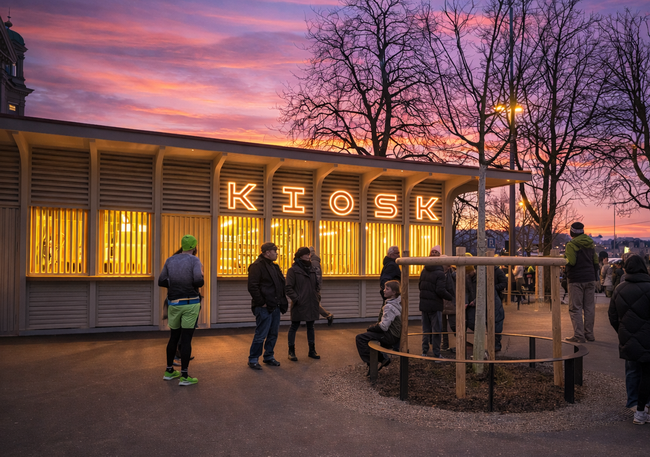

Ansicht von der Seite Bürkliplatz.
Die Leuchtschrift «KIOSK» wirkt aus der Distanz als klarer Orientierungspunkt im öffentlichen Raum. Vor dem warm beleuchteten Holzbau zeichnen sich die hinterleuchteten Konturen präzise gegen den Abendhimmel ab.
Tagsüber steht die Materialität der Kupferbuchstaben im Vordergrund, während in der Dämmerung die Lichtwirkung übernimmt und dem Bau eine einladende, urbane Präsenz verleiht.
Detailansicht der montierten Schrift.
Die einzelnen Buchstaben wurden mit Abstand direkt auf die vertikalen Holzlatten der Fassade montiert. Durch diese präzise Positionierung entsteht eine klare Schattenfuge zwischen Schrift und Untergrund, welche die hinterleuchteten Konturen zusätzlich betont.
Die Konstruktion verbindet filigrane Lichtwirkung mit einer robusten, dauerhaft ausgelegten Befestigung im Aussenraum – technisch zurückhaltend, gestalterisch prägnant.
Vertikalschnitt durch einen Buchstaben mit Blick auf den konstruktiven Aufbau.
Sichtbar ist die Platzierung der LED-Streifen innerhalb der ausgeleuchteten „Wanne“. Diese besteht aus Aluminiumblech und ist an der Fassade befestigt. Die Kupferfront ist auf einer Trägerplatte montiert, wodurch sämtliche Befestigungen verdeckt bleiben.
Der mehrschichtige Aufbau ermöglicht eine gleichmässige, umlaufende Hinterleuchtung der Kontur bei gleichzeitig sauberer, technisch unsichtbarer Montage.
Detail eines Buchstabens mit sichtbaren Kanten.
Die gefalzten Kupferfronten sind präzise ausgearbeitet und zeigen eine klare, saubere Linienführung. Die sichtbaren Kanten verleihen den Schriftkörpern zusätzlich Tiefe und betonen die plastische Wirkung an der Fassade.
Im Zusammenspiel mit der hinterleuchteten Aluminiumwanne entsteht eine hochwertige, technisch durchdachte Leuchtschrift mit klar definierten Übergängen und dauerhaft geschützter Konstruktion.

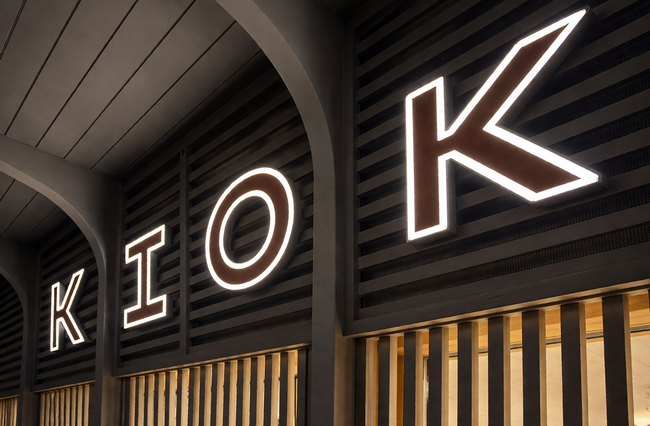

Gerade in der Untersicht war besondere Sorgfalt gefragt.
Die Konstruktion wurde so entwickelt, dass weder LED-Streifen noch einzelne Lichtpunkte sichtbar sind. Gleichzeitig durfte keine unerwünschte Schattenbildung an den Innenkanten entstehen.
Durch die präzise Positionierung der Leuchtmittel in der Aluminiumwanne und die abgestimmte Tiefe der Kupferfront entsteht eine gleichmässige, ruhige Lichtkontur – auch aus steilem Blickwinkel von unten.

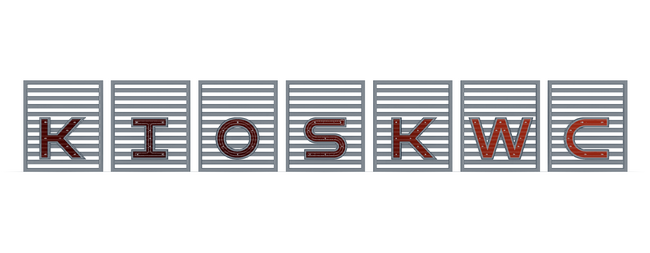

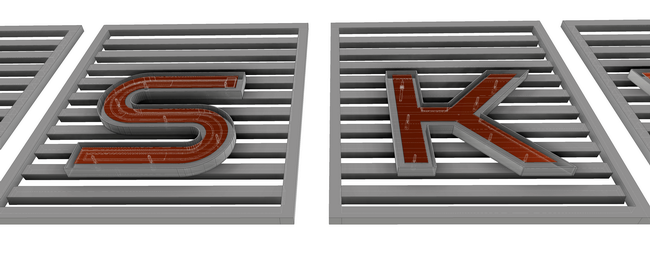

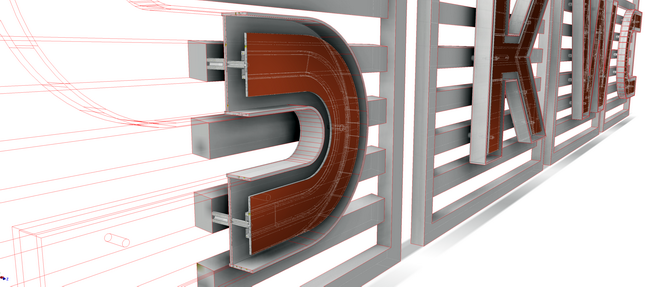

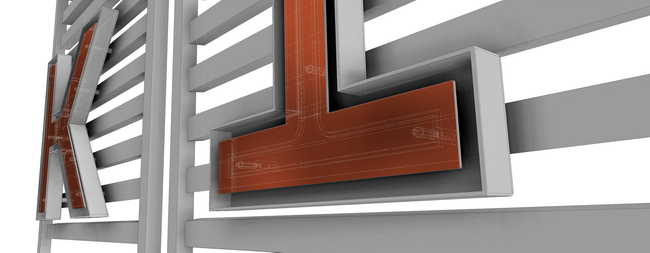

Alle Buchstaben wurden vollständig im 3D-CAD modelliert und konstruktiv durchgearbeitet.
Die digitale Planung diente als Grundlage für die Bemusterung von Material, Oberflächen und Lichtwirkung. Erst nach der Freigabe der Details erfolgte die Fertigung.
Durch die präzise 3D-Ausarbeitung konnten Proportionen, Befestigungen und Beleuchtung im Vorfeld exakt abgestimmt werden – eine saubere Basis für eine hochwertige und reibungslose Umsetzung.

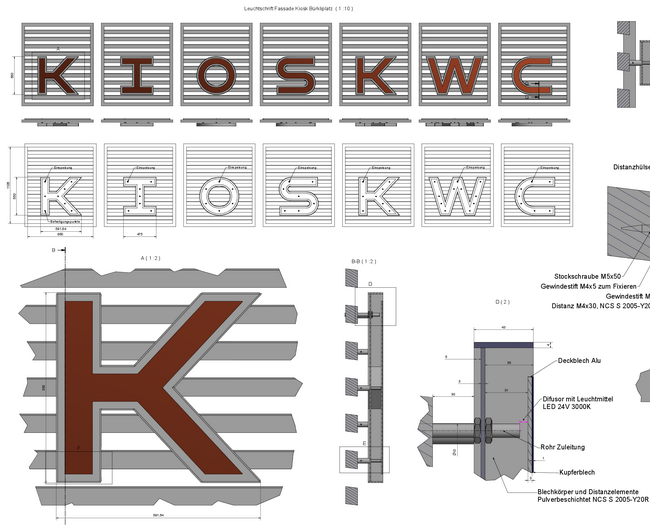

Ausschnitt aus der Werkstattplanung der Leuchtschrift am Bürkliplatz.
Die Zeichnung zeigt die einzelnen Buchstaben in Ansicht, Schnitt und Detail. Neben den exakten Abmessungen sind auch Befestigungspunkte, Distanzhülsen, LED-Positionierung sowie der Aufbau der Aluminiumwanne mit Kupferfront definiert.
Durch die detaillierte Planung konnten Konstruktion, Elektrik und Montage frühzeitig aufeinander abgestimmt werden. So entstand eine technisch saubere, montagegerechte Lösung mit klar definierter Lichtwirkung und verdeckten Anschlüssen.

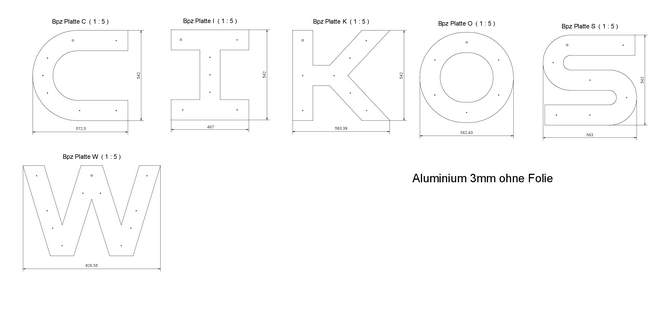

Auszug der Trägerplatten für die Kupferfronten.
Die Platten wurden aus 3 mm Aluminium gefertigt und bilden die konstruktive Basis für die aufgesetzten Kupferbuchstaben. In der Werkstattzeichnung sind sämtliche Konturen, Bohrungen und Befestigungspunkte exakt definiert.
Diese präzise Vorbereitung gewährleistet, dass die Kupferfronten spannungsfrei montiert werden können und die Befestigungen im fertigen Zustand vollständig verdeckt bleiben.

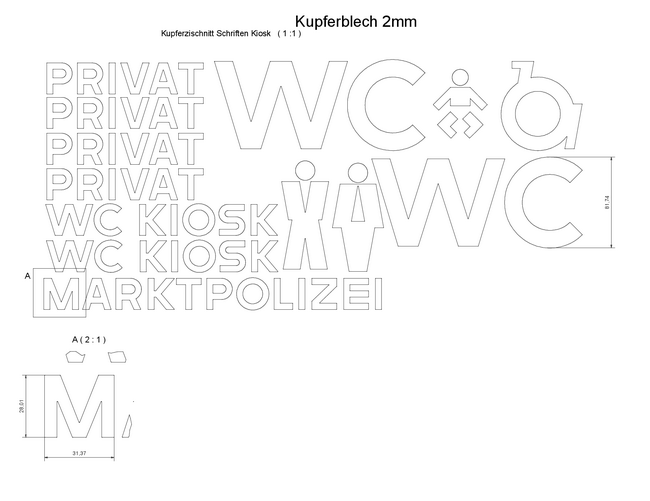

Die weiteren Raumbezeichnungen wurden aus 2 mm starkem Kupferblech gefertigt.
Die kleinformatigen Buchstaben – unter anderem für «PRIVAT», «MARKTPOLIZEI» oder ergänzende WC-Beschriftungen – wurden präzise ausgeschnitten und direkt auf die Holzoberfläche der Fassade geklebt.
So entsteht eine zurückhaltende, hochwertige Beschriftung, die sich materialisch an die grossen Leuchtbuchstaben anlehnt und das Erscheinungsbild des Baus konsequent weiterführt.

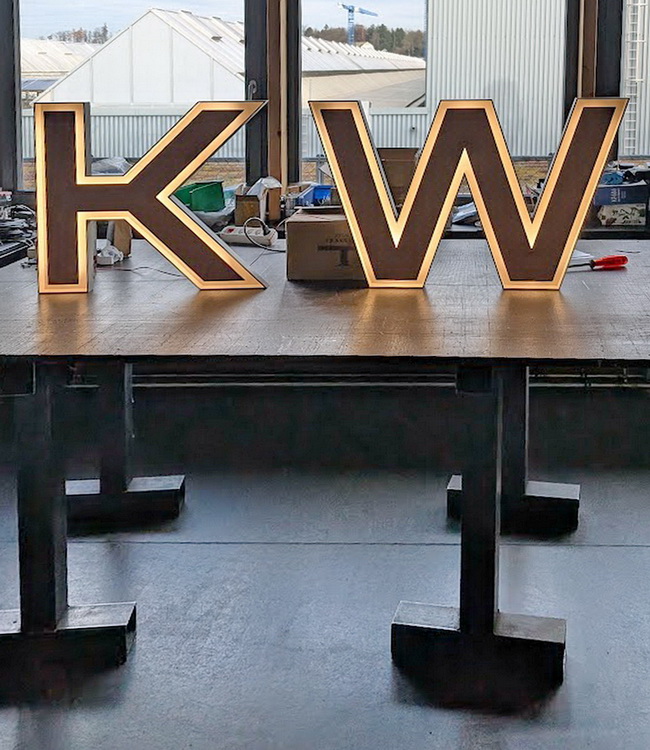

Um eine homogene, umlaufende Ausleuchtung zu erreichen, waren mehrere Tests erforderlich.
Hier zwei Buchstaben während der Bemusterung in unserer Montagewerkstatt. Unterschiedliche LED-Positionierungen und Abstände zur Kupferfront wurden geprüft, bis die Lichtkontur gleichmässig und ohne sichtbare Hotspots erschien.
Erst nach diesen Tests wurde die definitive Ausführung festgelegt – mit einer ruhigen, hochwertigen Lichtwirkung, die sowohl aus der Nähe als auch aus der Distanz überzeugt.
