Curved LED Wall für Festival-Sponsorenbühne

DJ mit Hintergrund

Kunde: Venon Projects AG

Für diese gebogene LED-Wand durften wir die komplette Tragkonstruktion entwickeln und produzieren. Ziel war eine stabile, präzise ausgerichtete Unterkonstruktion, die die statischen Anforderungen eines grossformatigen, gekrümmten Screens erfüllt – und gleichzeitig für den Eventbetrieb optimiert ist.

Die Konstruktion wurde in einzelne Segmente unterteilt. Dadurch lässt sich die LED-Wand effizient transportieren, montieren und wieder abbauen. Die Segmente sind so konzipiert, dass sie passgenau ineinandergreifen und vor Ort schnell verschraubt werden können.

Für den rentablen Auf- und Abbau entwickelten und fertigten wir zudem einen speziell abgestimmten Transport- und Montagewagen. Dieser ermöglicht eine strukturierte Logistik, schützt die Bauteile während des Transports und reduziert die Rüstzeiten am Veranstaltungsort erheblich.

Das Ergebnis ist eine technisch präzise, wirtschaftlich durchdachte Lösung für den wiederkehrenden Einsatz im Festival- und Eventbereich.

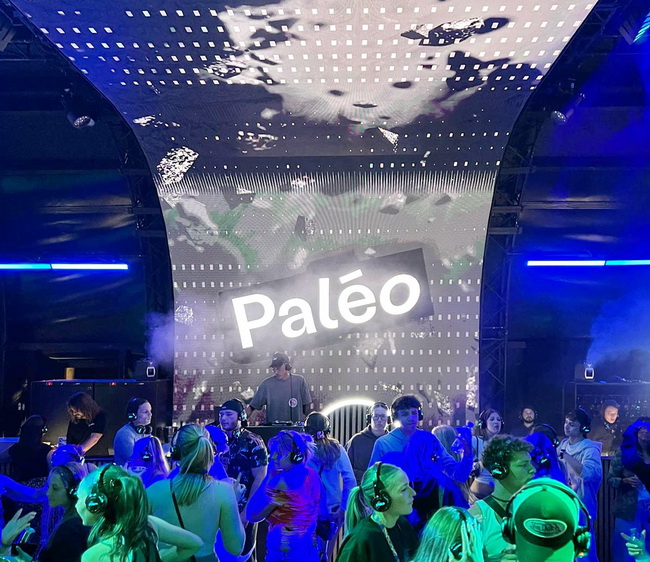

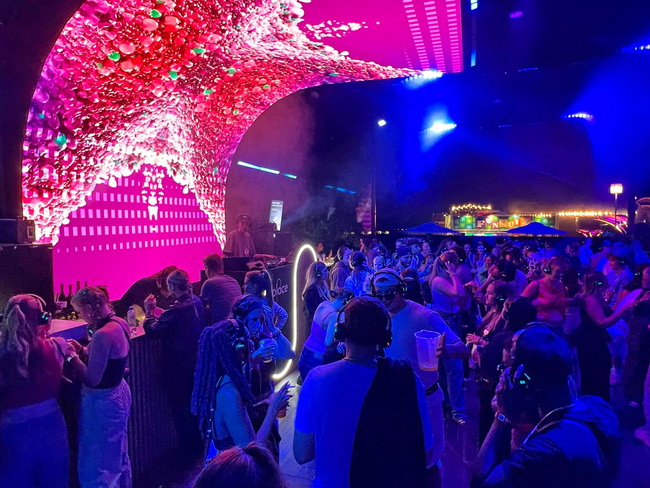

Stimmungsbild der gebogenen LED-Wand im Live-Einsatz an einem Festival.

Die Konstruktion trägt die grossflächigen LED-Module präzise in ihrer definierten Krümmung und bildet die visuelle Bühne für Licht, Bewegtbild und Markeninszenierung. Trotz ihrer Dimension wirkt die Konstruktion im Hintergrund zurückhaltend – sie übernimmt die tragende Funktion, während Bild und Atmosphäre im Vordergrund stehen.

Im Eventbetrieb zeigt sich die Stärke des modularen Aufbaus: schnelle Montage, exakte Ausrichtung und hohe Stabilität – auch bei dynamischer Nutzung und wechselnden Anforderungen.

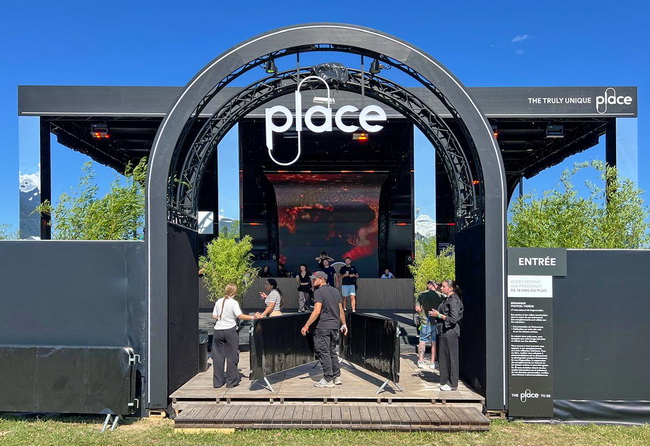

Auch bei Tageslicht zeigt die gebogene LED-Wand ihre Wirkung.

Die Tragkonstruktion definiert die klare, halbkreisförmige Geometrie der Bühne und integriert sich präzise in das architektonische Gesamtkonzept. Die Segmentbauweise ermöglicht eine exakte Krümmung sowie eine schnelle Montage vor Ort – entscheidend für temporäre Festivalbauten mit engen Zeitfenstern.

Die von uns entwickelte Unterkonstruktion trägt nicht nur die LED-Module, sondern bildet das statische Rückgrat der gesamten Bildfläche – robust, wiederverwendbar und auf effiziente Logistik ausgelegt.

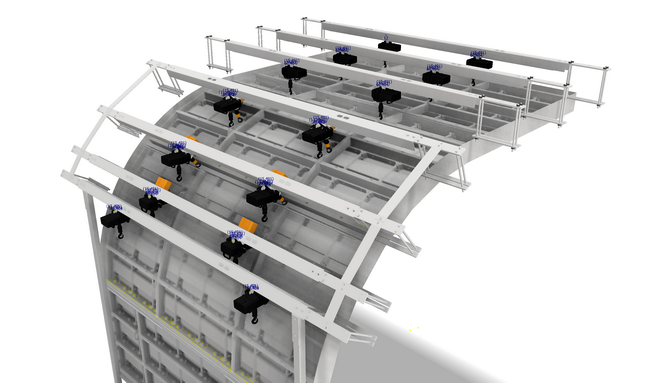

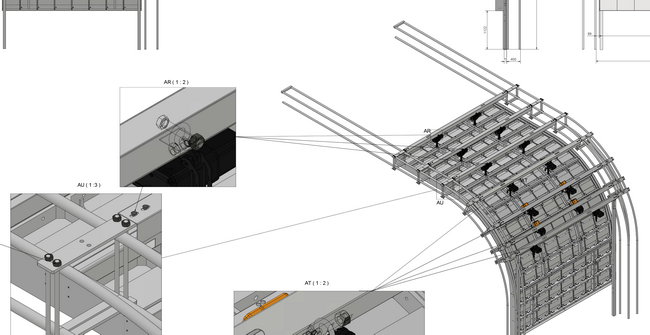

Im Modell gut sichtbar: die konstruktiven Elemente, die über Bühnen-Kettenzüge gehoben und abgesenkt werden können.

Die Unterkonstruktion ist so ausgelegt, dass einzelne Segmente kontrolliert verfahren werden können – für Montage, Service oder Anpassungen im Betrieb. Die definierten Anschlagpunkte sind statisch berücksichtigt und präzise im Tragwerk integriert.

Durch diese Lösung lässt sich die LED-Wand effizient installieren und warten, ohne aufwendige Demontage. Die Kombination aus Segmentbauweise und Hubsystem macht die Konstruktion besonders flexibel für den wiederkehrenden Einsatz im Event- und Festivalbereich.

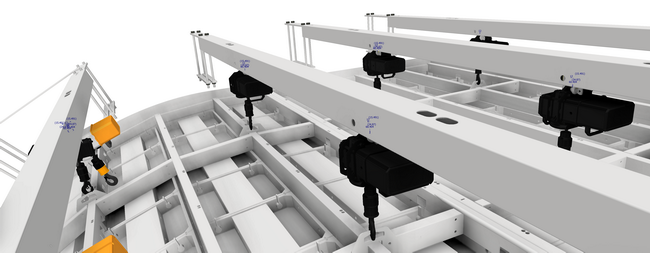

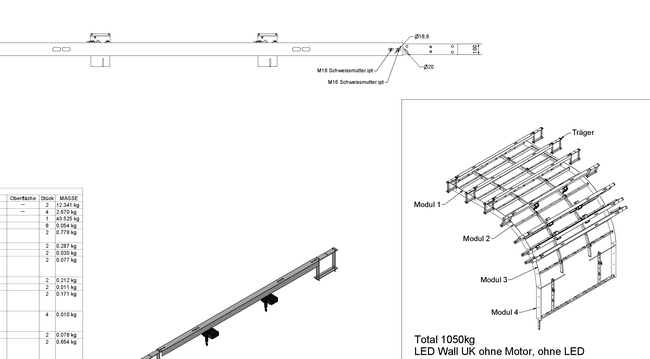

Ausschnitt aus den Konstruktionszeichnungen: Die LED-Cabinets wurden nicht einzeln, sondern auf grösseren Trägerelementen vormontiert.

Diese Elemente bilden montagefertige Module, die inklusive LED-Technik transportiert werden können. Dadurch reduziert sich die Installationszeit vor Ort erheblich. Die vormontierten Segmente werden eingehängt, ausgerichtet und miteinander verbunden – präzise vorbereitet im 3D-Modell.

Die Konstruktion berücksichtigt dabei:

• exakte Krümmung der Gesamtgeometrie

• definierte Anschlagpunkte für Kettenzüge

• Transport- und Hebepunkte

• Servicezugänglichkeit der einzelnen Cabinets

Das Ergebnis ist eine effiziente, wiederkehrend einsetzbare Systemlösung für den professionellen Festival- und Bühnenbetrieb – technisch durchdacht von der Planung bis zur Logistik.

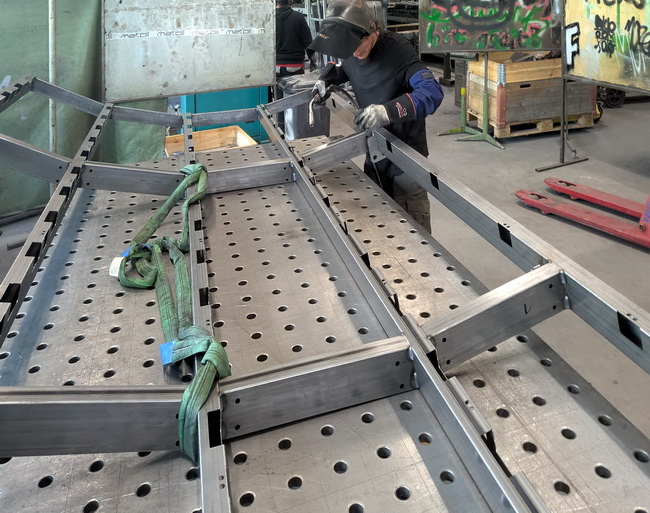

Die Trägerelemente der gebogenen LED-Konstruktion mussten mit höchster Genauigkeit positioniert und verschweisst werden.

Auf dem Schweisstisch wurden die Profile exakt ausgerichtet, fixiert und anschliessend dauerhaft verbunden. Bereits kleinste Abweichungen würden sich in der späteren Krümmung sowie in der Passgenauigkeit der LED-Cabinets bemerkbar machen.

Die präzise Ausführung in der Werkstatt bildet die Grundlage für eine gleichmässige Geometrie, eine spannungsarme Konstruktion und eine effiziente Montage im Festivalbetrieb.

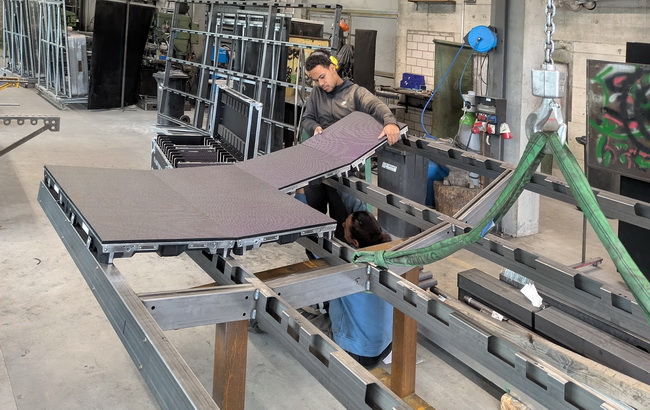

Bereits in der Werkstatt wurden die LED-Cabinets provisorisch auf den vormontierten Trägerelementen eingesetzt.

Diese Testmontage dient der Kontrolle von Passgenauigkeit, Krümmung und Anschlusspunkten. So können allfällige Anpassungen frühzeitig vorgenommen werden, bevor die Konstruktion auf die Bühne kommt.

Durch die Vorabprüfung im eigenen Betrieb stellen wir sicher, dass beim späteren Aufbau vor Ort alle Elemente präzise zusammenspielen und die Montage reibungslos erfolgt.

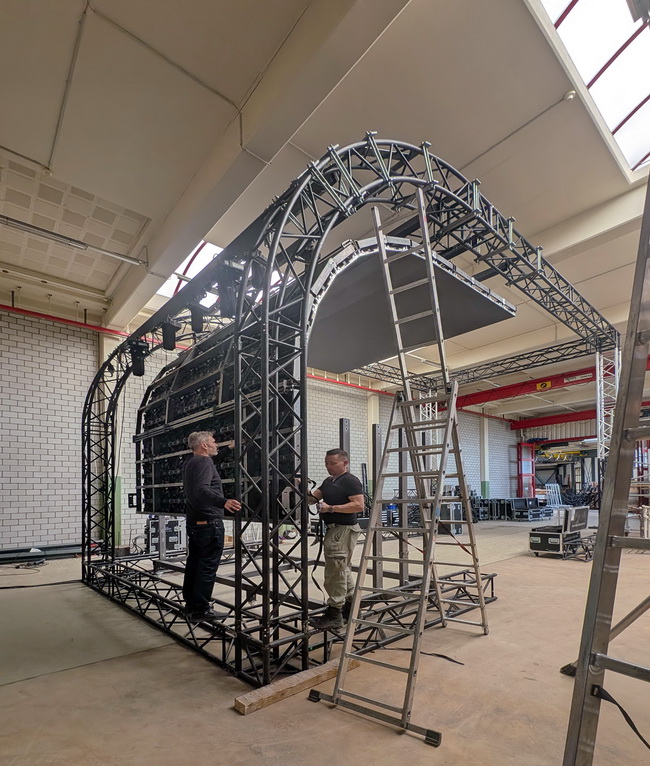

In unserer Montagehalle wurde die ganze Bühne zum Test aufgebaut.

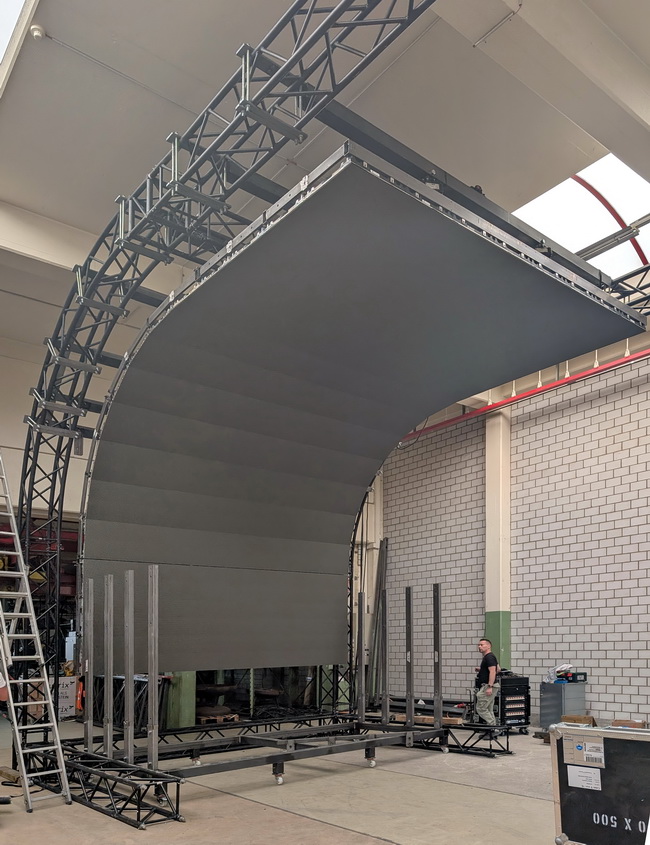

Die Rückansicht des Testaufbaus zeigt die Dimensionen der gebogenen LED-Wand besonders deutlich.

Gut erkennbar ist die tragende Stahlkonstruktion mit ihrer definierten Krümmung sowie die Integration in die Bühnen-Trussstruktur. Die räumliche Tiefe, die Höhe und die statische Aussteifung werden aus dieser Perspektive sichtbar und verdeutlichen die konstruktive Komplexität des Projekts.

Die Unterkonstruktion bildet das stabile Rückgrat der gesamten LED-Fläche und ist präzise auf die Anforderungen von Transport, Hubtechnik und wiederkehrendem Auf- und Abbau abgestimmt.

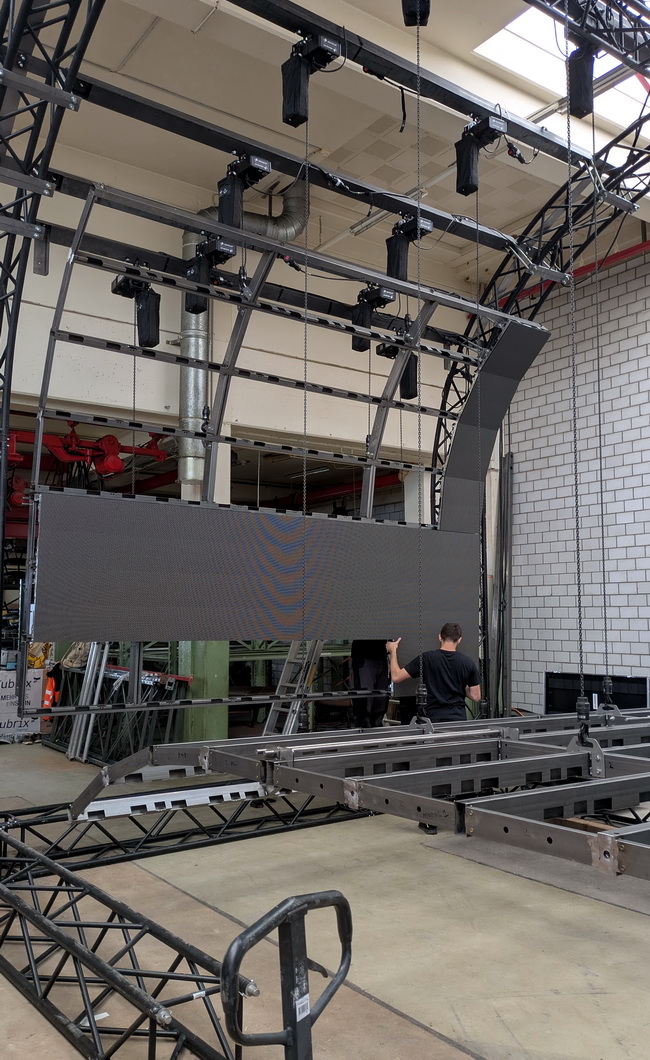

Ein homogenes, ruhiges LED-Bild setzt eine exakt gefertigte Unterkonstruktion voraus. Die Platzierung der einzelnen Cabinets muss millimetergenau erfolgen, damit die Krümmung gleichmässig verläuft und keine Versätze oder Schattenfugen entstehen.

Bereits kleinste Ungenauigkeiten in der Tragstruktur würden sich später direkt im Bild bemerkbar machen. Deshalb wurde die gesamte Konstruktion präzise gefertigt, ausgerichtet und im Testaufbau kontrolliert, bevor sie in den Eventbetrieb ging.

Die Qualität der sichtbaren Bildfläche beginnt somit bei der unsichtbaren Stahlkonstruktion dahinter.
