Auszüge aus der technischen Zeichnung mit Schnitten durch die Blechkonstruktion sowie einer Explosionsdarstellung der einzelnen Bauteile.
Verkaufsstände Heineken Beertender
Promotionsstände für Beertender von Heineken
Kunde: Aroma AG
Zur Lancierung des Heineken BeerTender – einer Zapfanlage für Bier zu Hause oder im Büro – fertigten wir eine kleine Serie von POS-Verkaufsständen. Die Möbel wurden für den Einsatz in Verkaufsräumen und bei Promotionen entwickelt und präsentieren die Zapfanlagen kompakt und auffällig am Point of Sale.
Die Konstruktionen bestehen aus Metall und sind so aufgebaut, dass sie für Transport und Lagerung zerlegt werden können. Dadurch lassen sich die Stände einfach an verschiedene Einsatzorte liefern und vor Ort schnell montieren.
Die Entwicklung und Produktion stabiler und langlebiger Displays für Verkauf und Warenpräsentation gehört zu den weiteren Kernkompetenzen der Metall Werk Zürich AG. Für die Lancierung des BeerTender wurden diese mobilen Verkaufsstände in einer Kleinserie von 20 Stück hergestellt.

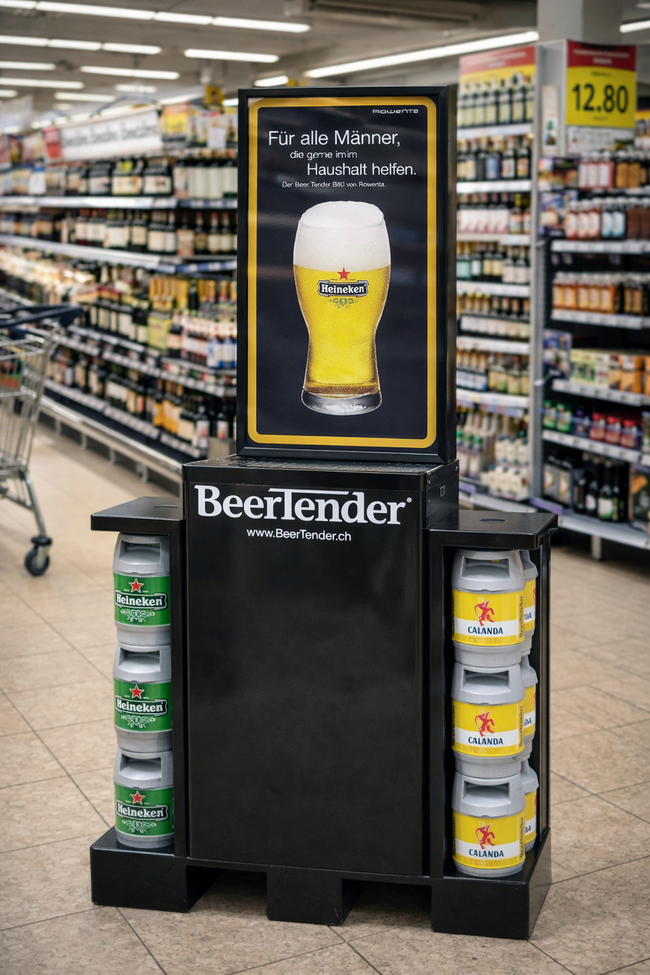

Die Konstruktion aus Aluminiumblech ist auf einem stabilen Sockel aus Stahlblech aufgebaut und bietet Platz für die Präsentation der Zapfanlage sowie der passenden Bierfässer.
Rückseite des Verkaufsstands mit integriertem Stauraum. Tablare für Becher, ein Kühlschrank sowie seitliche Fächer für insgesamt 12 Bierfässchen sind in die Konstruktion integriert. Die gesamte Metallkonstruktion wurde schwarz pulverbeschichtet mit glänzender Oberfläche.
Dreidimensionales Computermodell zur Planung der Blechkonstruktion. Das Modell zeigt den Aufbau des Displays sowie die seitlichen Fächer zur Aufnahme der Bierfässchen.
Alle Ecken der Blechkonstruktion wurden mit einem Radius von 20 mm abgekantet. Dadurch erhält das Display eine robuste, aber zugleich weiche und hochwertige Form.
Ausschnitte im Sockel ermöglichen den Transport mit einem Palettenrolli. Zusätzlich wurden nivellierbare Stellfüsse integriert, um das Display am Einsatzort einfach auszurichten.
Die gerundeten Eckverbindungen wurden verschweisst und sorgfältig verschliffen. Die glänzende Pulverbeschichtung verlangt eine besonders saubere Oberfläche, da Unebenheiten sonst sichtbar würden.
Vor der Oberflächenbehandlung wurden die Einzelteile probeweise montiert. So konnte die Passgenauigkeit der Blechkonstruktion vor dem Pulverbeschichten überprüft werden.
Der Zusammenbau erfolgte mit den fertig beschichteten Einzelteilen. Die Verbindungen wurden genietet und verschraubt, anschliessend wurden Schriftzug und Leuchtkasten montiert.

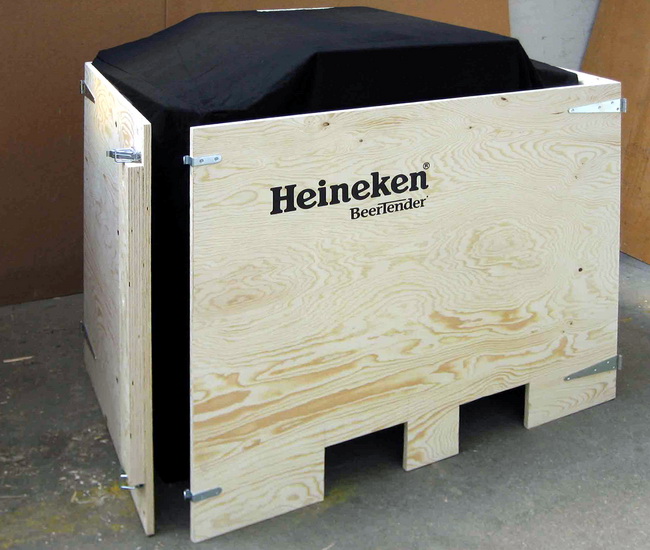

Für den sicheren Transport der Möbel wurde eine robuste Verpackung aus Holz gefertigt. So konnten die Displays geschützt und stapelbar ausgeliefert werden.
